M88 Hercules

Сообщение Виктор Крестинин » 02 ноя 2018, 00:10

М88 Hercules.
Описание:
https://fas.org/man/dod-101/sys/land/m88a1e1.htm
Валк вот такой машины
http://svsm.org/gallery/M88A2jh
Валк вот такой машины
http://www.aussiemodeller.com.au/pages/History/Vehicle/O'Dowd_M88A2.html
Неплохая подборка фоток и проекций, ходим по меню наверху в правой части
http://parallel-welten.info/live/suggestions/m88a1/


Размеры с поднятой стрелой есть в ханникате по Паттону. Он у меня в бумаге имеется.
Вот еще информации
https://www.rctankwarfare.co.uk/forums/viewtopic.php?f=195&t=12778
В природе есть книги
organic
Сообщения: 5320
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: M88 Hercules

Сообщение organic » 02 ноя 2018, 00:35

Добавлю немножко по материалам. В принципе, есть в сети, некоторые - по 2-3 тома, но скрин сделал только по первому тому. Если будут трудности с нахождением - скину.

PS Это не все руководства по Геркулесу, есть и другие под другими номерами, но они более узкоспециализированные. Также есть и инструкции по эксплуатации - FM - field manual.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
Юрец огурец
Сообщения: 2537
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

Re: M88 Hercules

Сообщение Юрец огурец » 03 ноя 2018, 11:27

Тут смотрел в сети фотки, так сказать для вдохновения, много для него работы находится, разные МРАПы поднимает на раз- два, так вот увидел два разных агрегата, один как на предыдущих фотках, угловатый, а второй более обтекаемый, рубка похоже на литую, углы плавные. Этот второй походу ранний, а угловатый поздний, которому тупо приварили листы брони поверх старой рубки. Фотки выложу вечером, сейчас на работе.
Аватара пользователя
Виктор Крестинин
Сообщения: 1968
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

Re: M88 Hercules

Сообщение Виктор Крестинин » 03 ноя 2018, 11:40

Да, "угловатый" это М88А2, собственно он и есть Геркулес, до этого официального имени собственного машина не имела.
Аватара пользователя
Юрец огурец
Сообщения: 2537
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

Re: M88 Hercules

Сообщение Юрец огурец » 03 ноя 2018, 23:31

Вот про что я писал
это ранний, а потом походу его обварили листами доп брони.


смотрите верхний угол стыка броне плит.
Аватара пользователя
Виктор Крестинин
Сообщения: 1968
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

Re: M88 Hercules

Сообщение Виктор Крестинин » 04 ноя 2018, 10:31

Давай посмотрим чуть дальше этого стыка, двигаясь к корме по верху. Тут еще прибор наблюдения вбок добавили что-ли? И вырез под него такой характерный.
Обрати внимание, на
этого прибора нет, особенно хорошо прикинуть относительно траков запасных на борту.

Отправлено спустя 6 минут 28 секунд:
Книга с волкэраундом
2a 9
Сообщения: 981
Зарегистрирован: 01 ноя 2017, 17:54

Re: M88 Hercules

Сообщение 2a 9 » 04 ноя 2018, 10:34

Может и ПН, но как он с осью уживается)?

Последний раз редактировалось 2a 9 04 ноя 2018, 10:38, всего редактировалось 1 раз.
Аватара пользователя
Виктор Крестинин
Сообщения: 1968
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

Re: M88 Hercules

Сообщение Виктор Крестинин » 04 ноя 2018, 10:37

Еще один отличный валк, правда на австралийца, могут быть отличия от нужной нам машины, три страницы.
http://www.aussiemodeller.com.au/pages/History/Vehicle/Harvey_M88_P3.html
Примеры фото:

Отправлено спустя 52 секунды:
2a 9 писал(а):Источник цитаты Может и ПН, но как он с осью уживается?

Т.е. "игра света"?
2a 9
Сообщения: 981
Зарегистрирован: 01 ноя 2017, 17:54

Re: M88 Hercules

Сообщение 2a 9 » 04 ноя 2018, 10:40

Разума)

С этой обваркой интересно как технически с зазором-без, сплошным швом-нет и тд.( коррозия под ней, запихивание шмоток ), так и прикладно--как проливать, чтобы похоже было.
Последний раз редактировалось 2a 9 04 ноя 2018, 10:45, всего редактировалось 1 раз.
Аватара пользователя
Виктор Крестинин
Сообщения: 1968
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

Re: M88 Hercules

Сообщение Виктор Крестинин » 04 ноя 2018, 10:42

О, эта фото лучше.
Кстати в 1/35 м88а2 есть только в виде конверсии.
Аватара пользователя
milbear
Сообщения: 650
Зарегистрирован: 23 сен 2015, 22:02

Re: M88 Hercules

Сообщение milbear » 04 ноя 2018, 16:15

Эко вас вштырило. Инженерка американская... 10 лет назад нам посмеялись бы в лицо.
Аватара пользователя
Юрец огурец
Сообщения: 2537
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

Re: M88 Hercules

Сообщение Юрец огурец » 04 ноя 2018, 16:24

Ну 10 лет назад и кучи МРАПов не было.
Аватара пользователя
Виктор Крестинин
Сообщения: 1968
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

Re: M88 Hercules

Сообщение Виктор Крестинин » 04 ноя 2018, 20:46

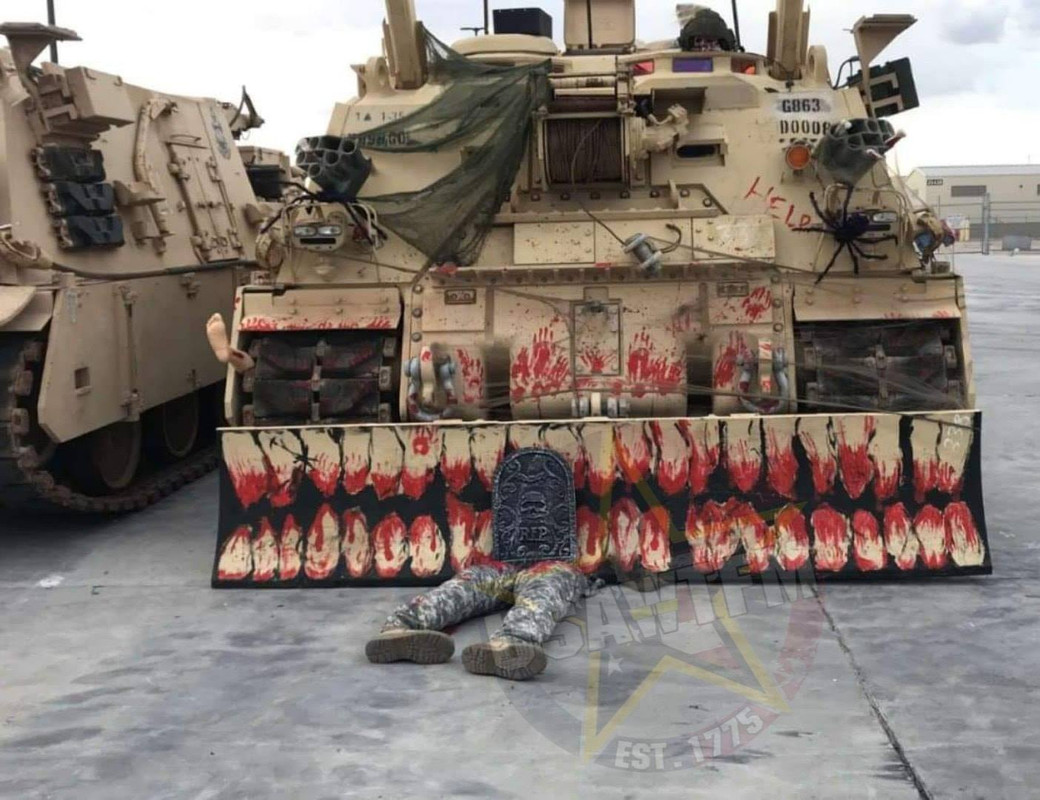

Идеально для травла.
Аватара пользователя
milbear
Сообщения: 650
Зарегистрирован: 23 сен 2015, 22:02

Re: M88 Hercules

Сообщение milbear » 04 ноя 2018, 22:22

Внизу Абрамс? Или своя ходовая? Или что то ранее?

Отправлено спустя 4 минуты 36 секунд:
Уже нашел. М 60. Ну тогда эту красоту надо полным китом. Ревелловская насколько помню не совсем комильфо по ходовой.
organic
Сообщения: 5320
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: M88 Hercules

Сообщение organic » 04 ноя 2018, 22:23

Да вот и придется, если делать... Но чертежи ходовки под рукой...
