Re: Советские малые танки.

Сообщение Эдуард Головашкин » 25 сен 2018, 17:11

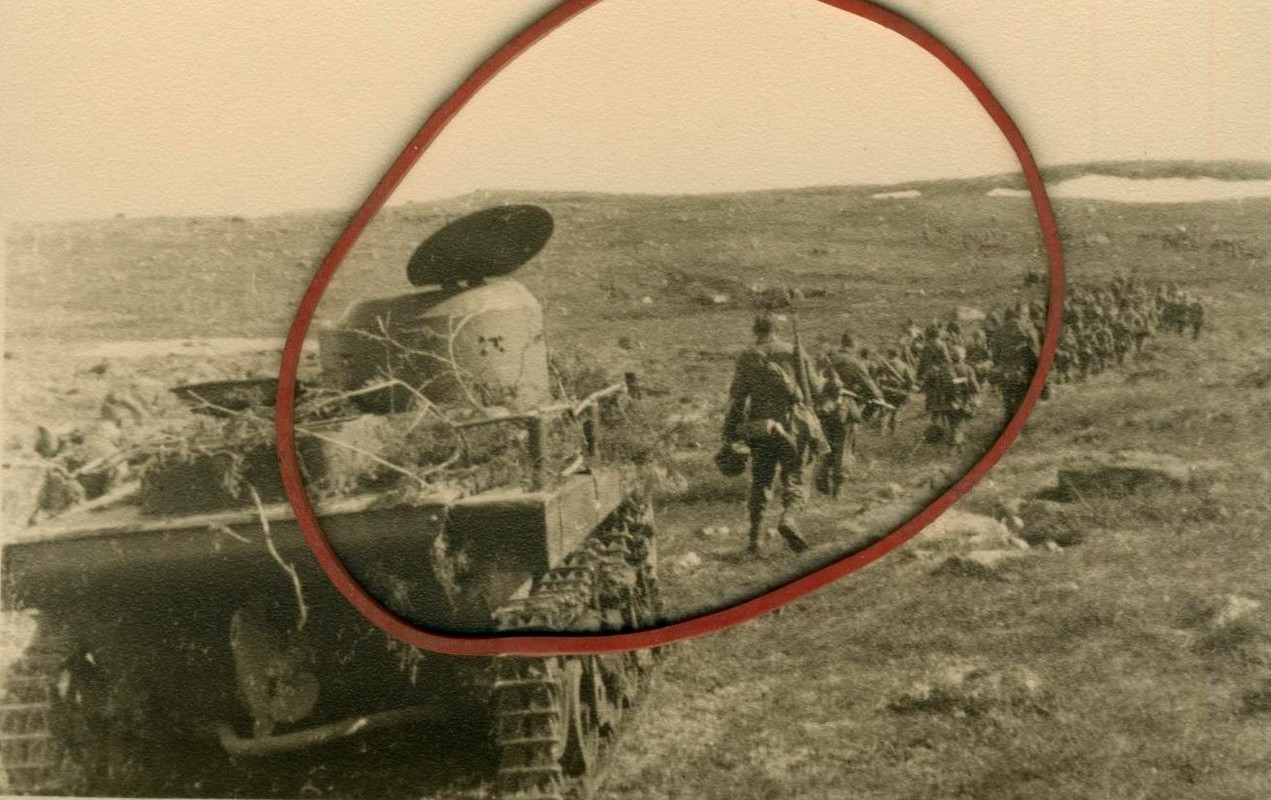

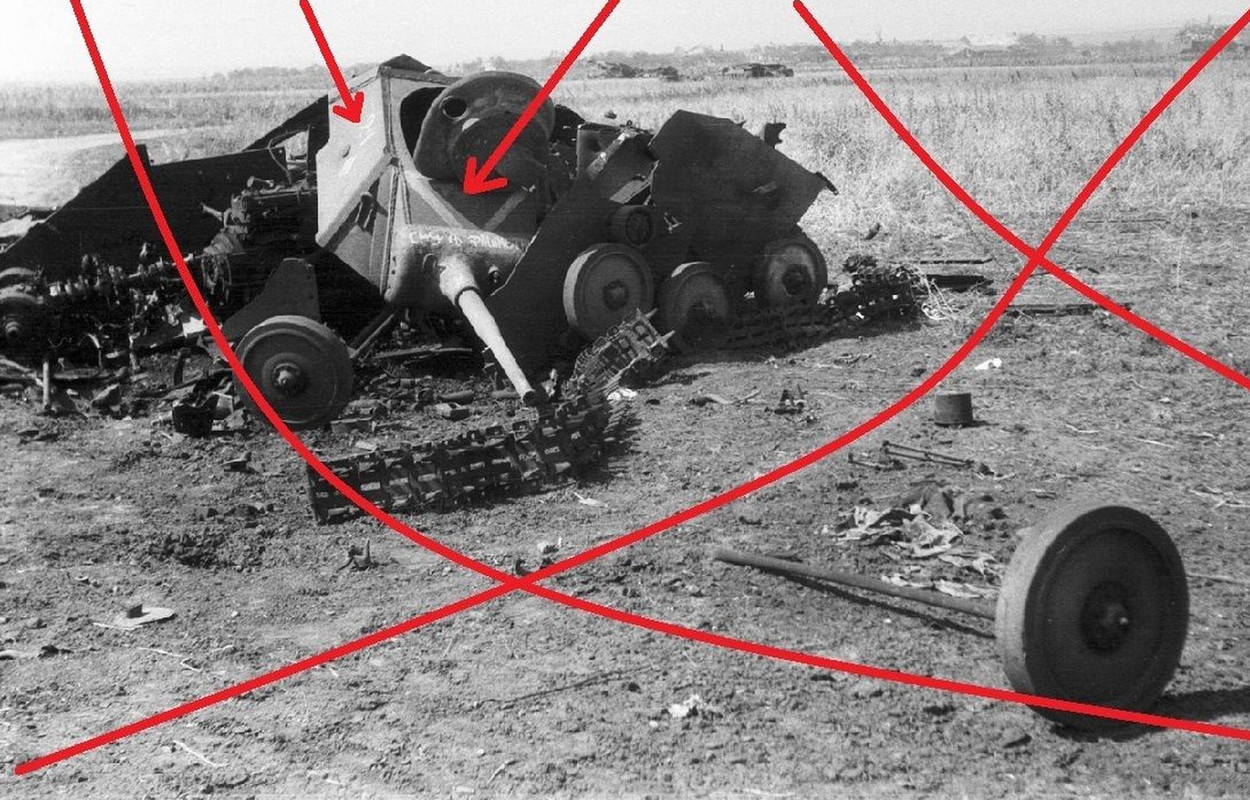

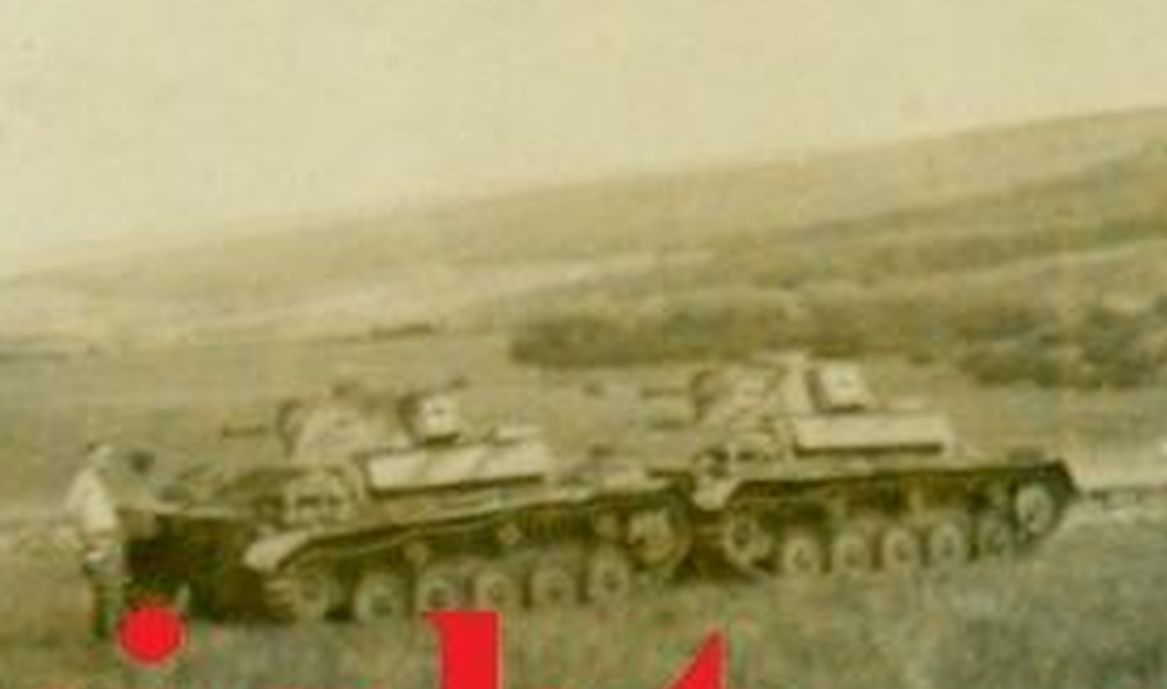

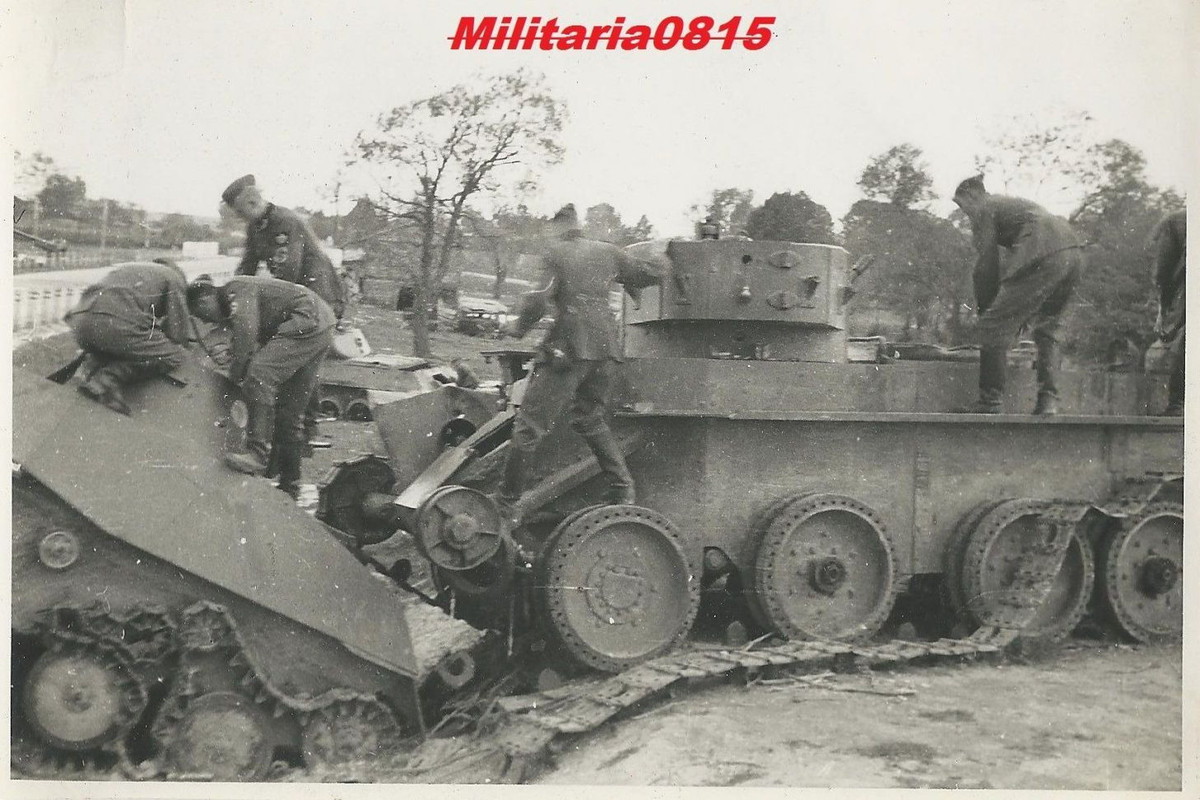

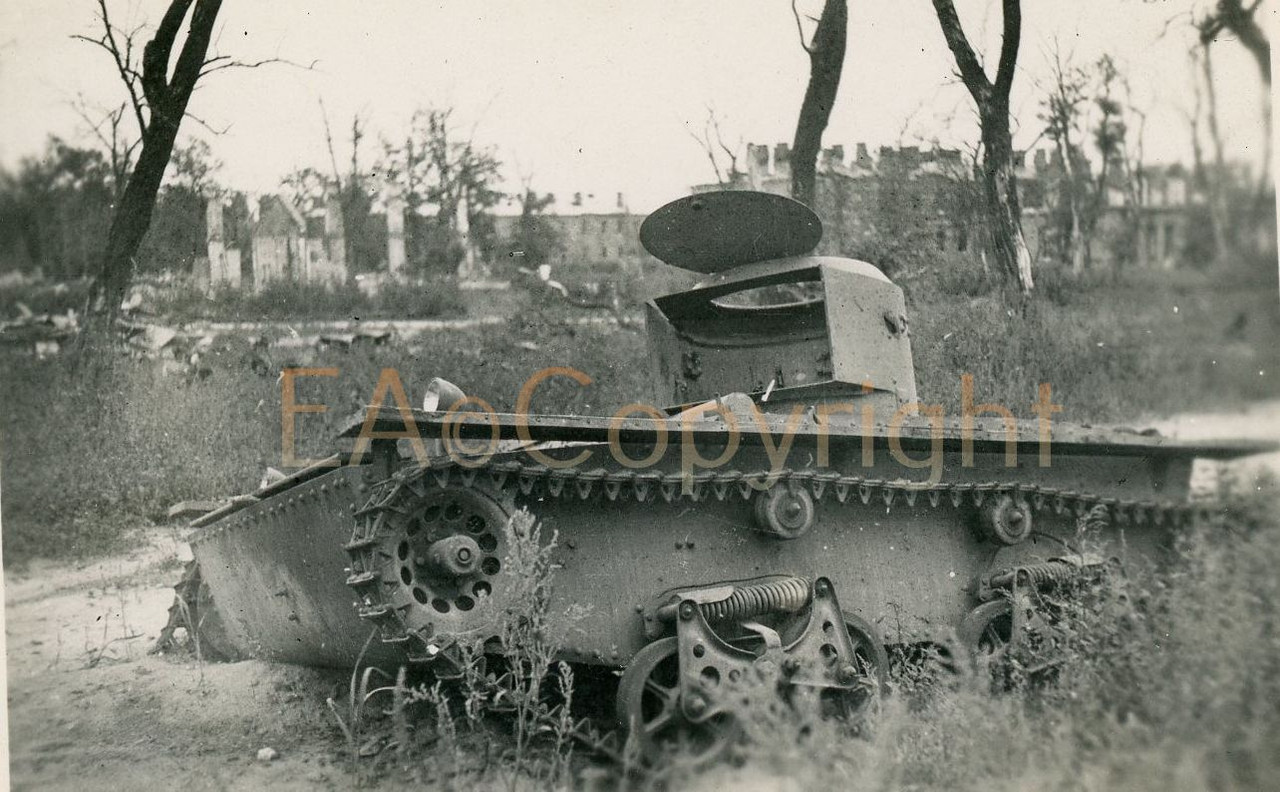

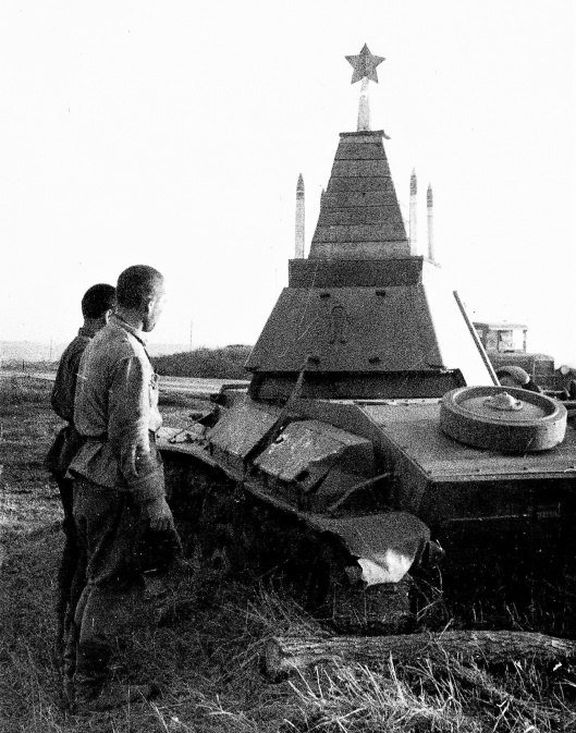

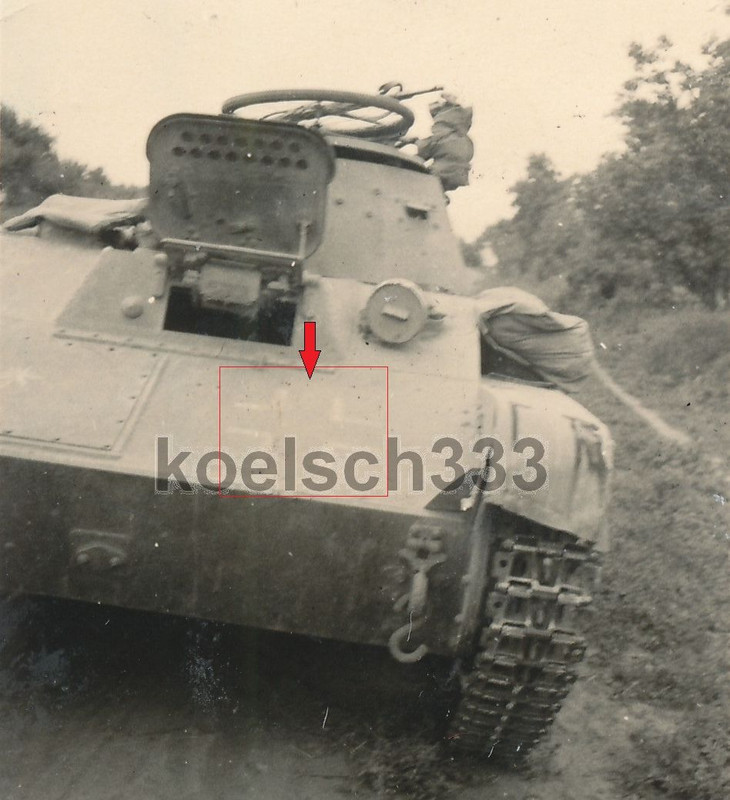

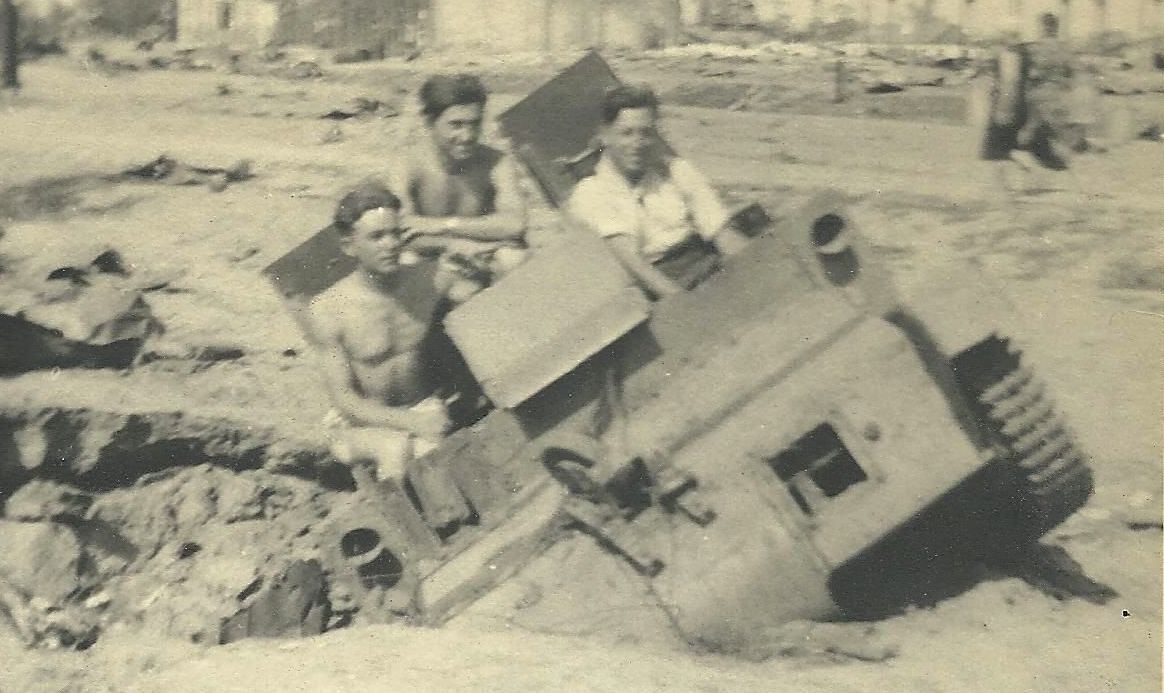

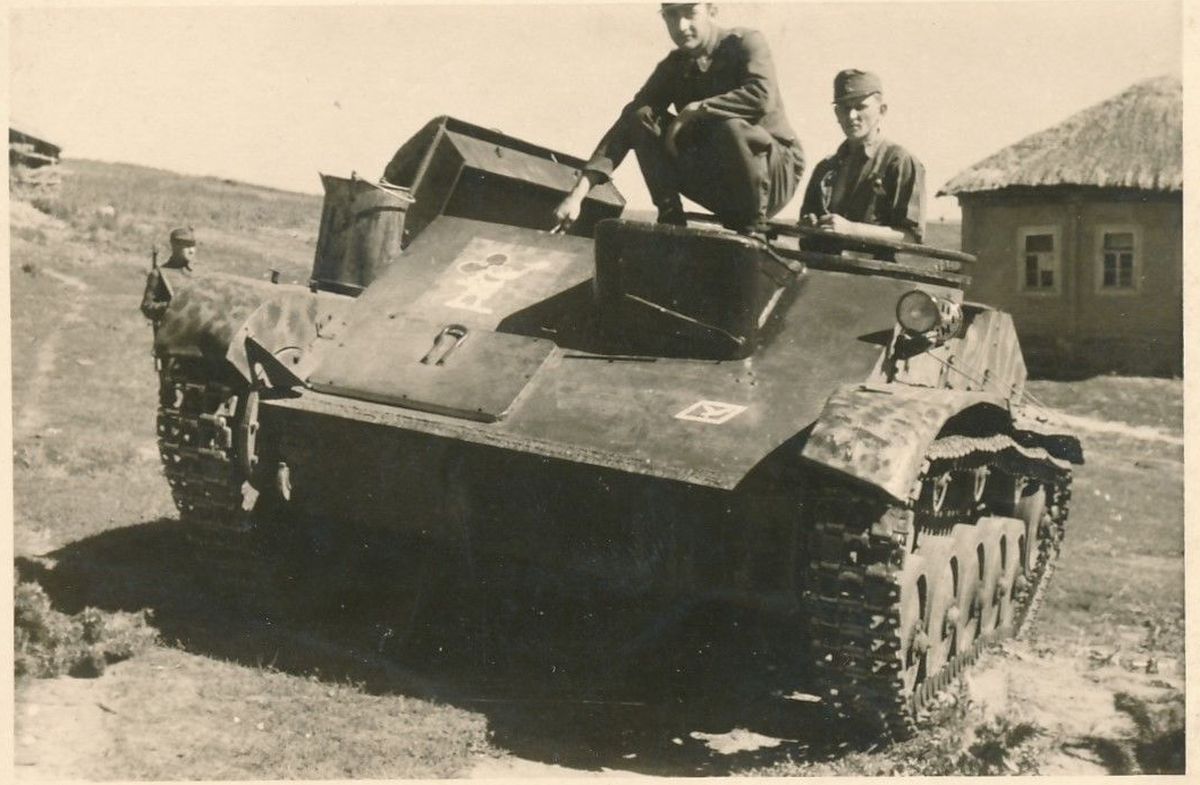

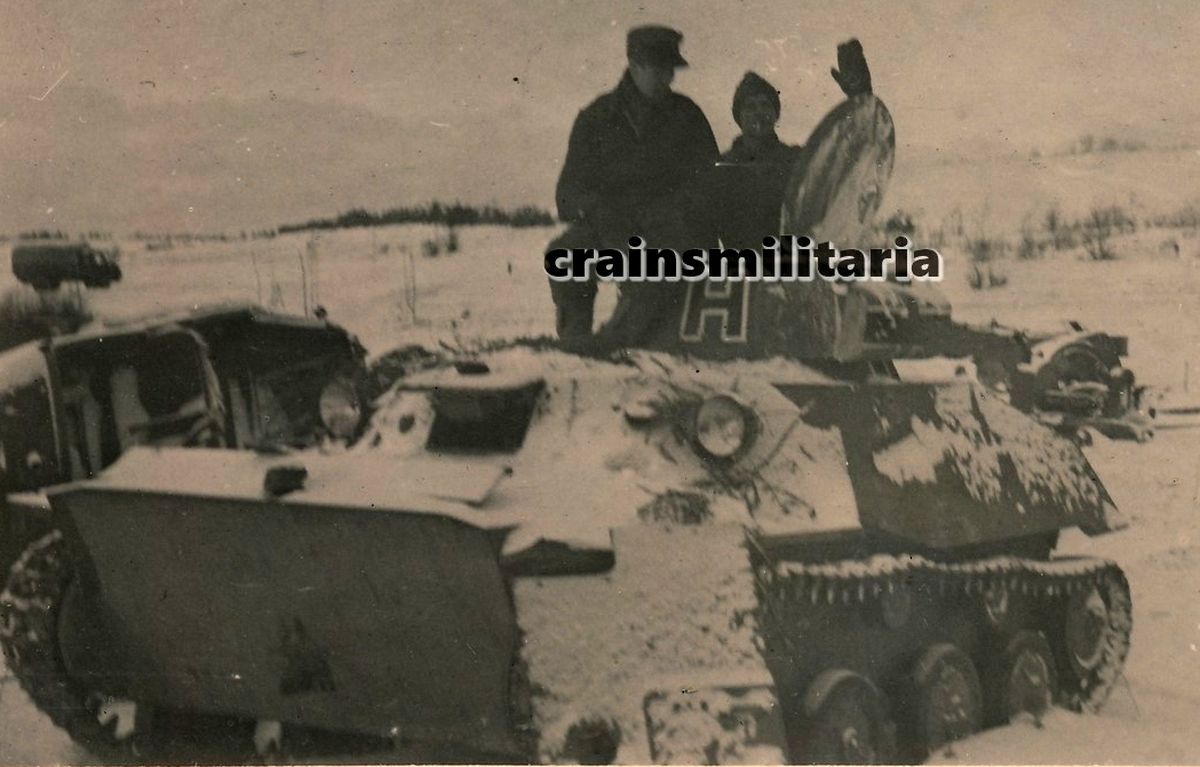

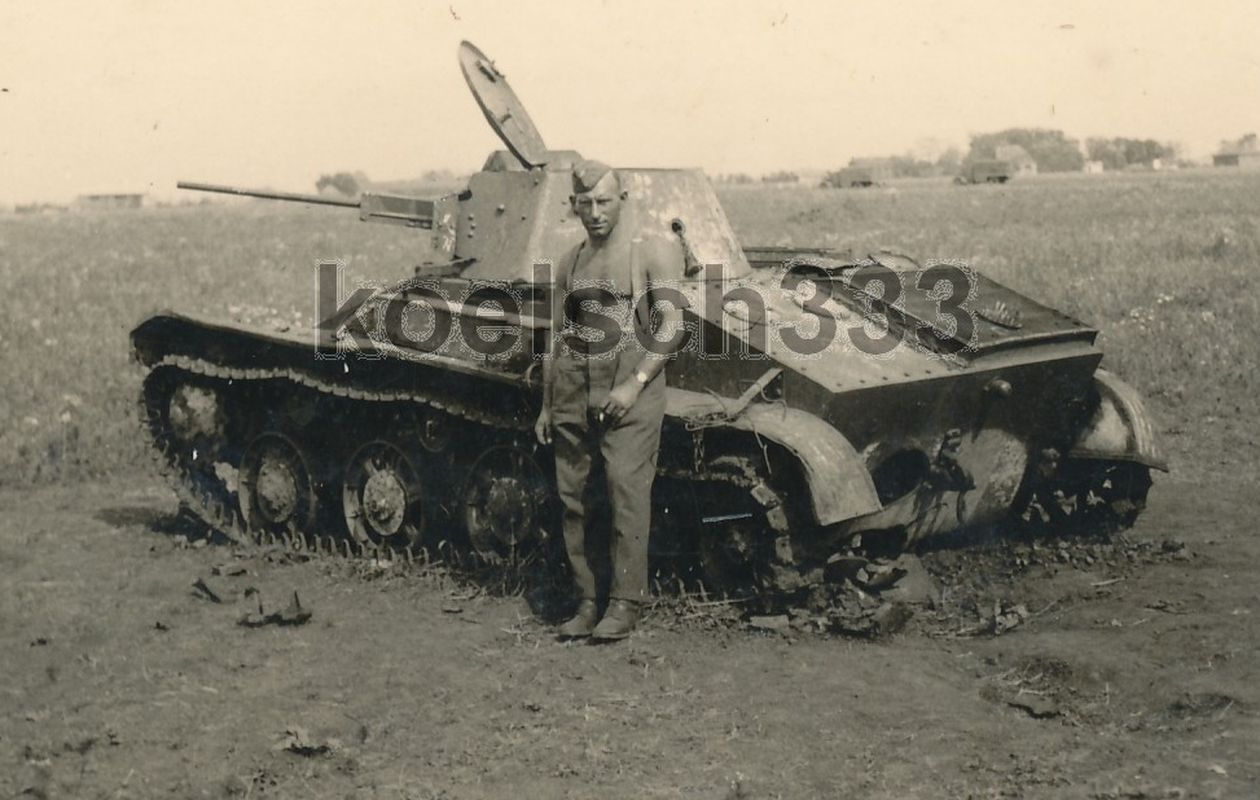

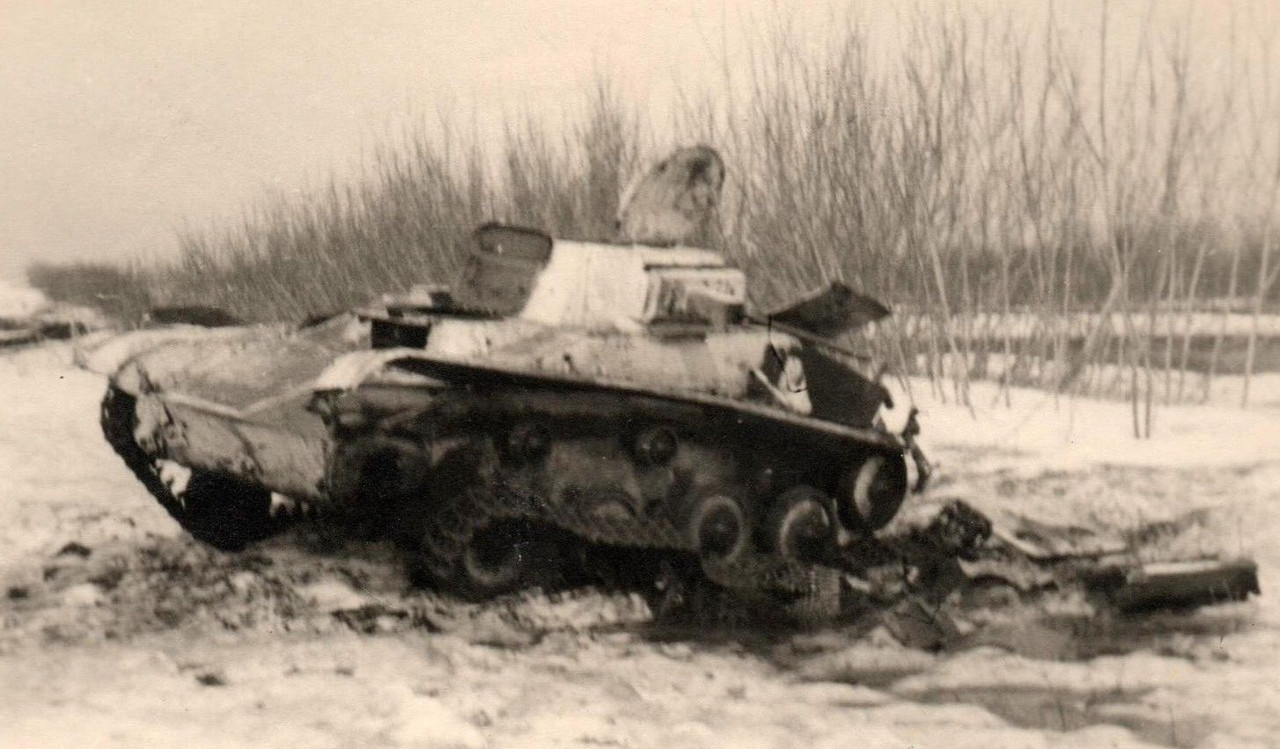

ИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображение
organic
Сообщения: 5343
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: Советские малые танки.

Сообщение organic » 30 окт 2018, 20:39

Может уже и светилось, для любителей извратов - немецкий кран на базе Т-60
http://www.photo-war.com/ru/archives/items10286.htm
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
2a 9
Сообщения: 1001
Зарегистрирован: 01 ноя 2017, 17:54

Re: Советские малые танки.

Сообщение 2a 9 » 30 окт 2018, 20:59

Эдуард Головашкин писал(а):Изображение

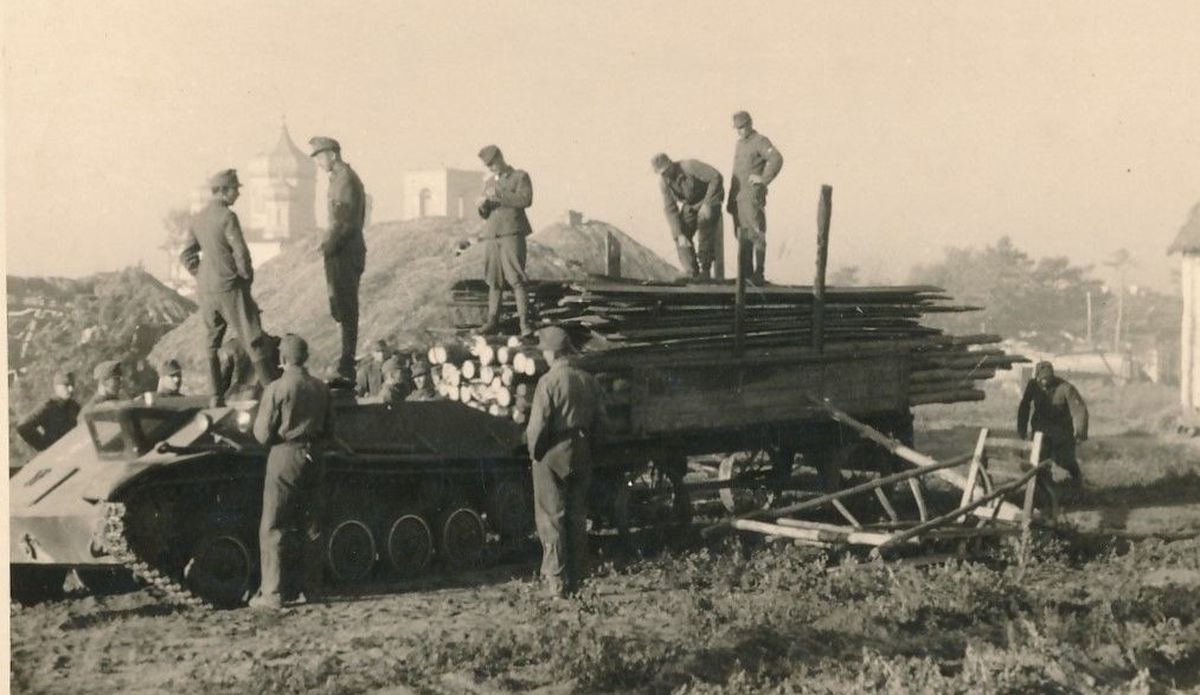

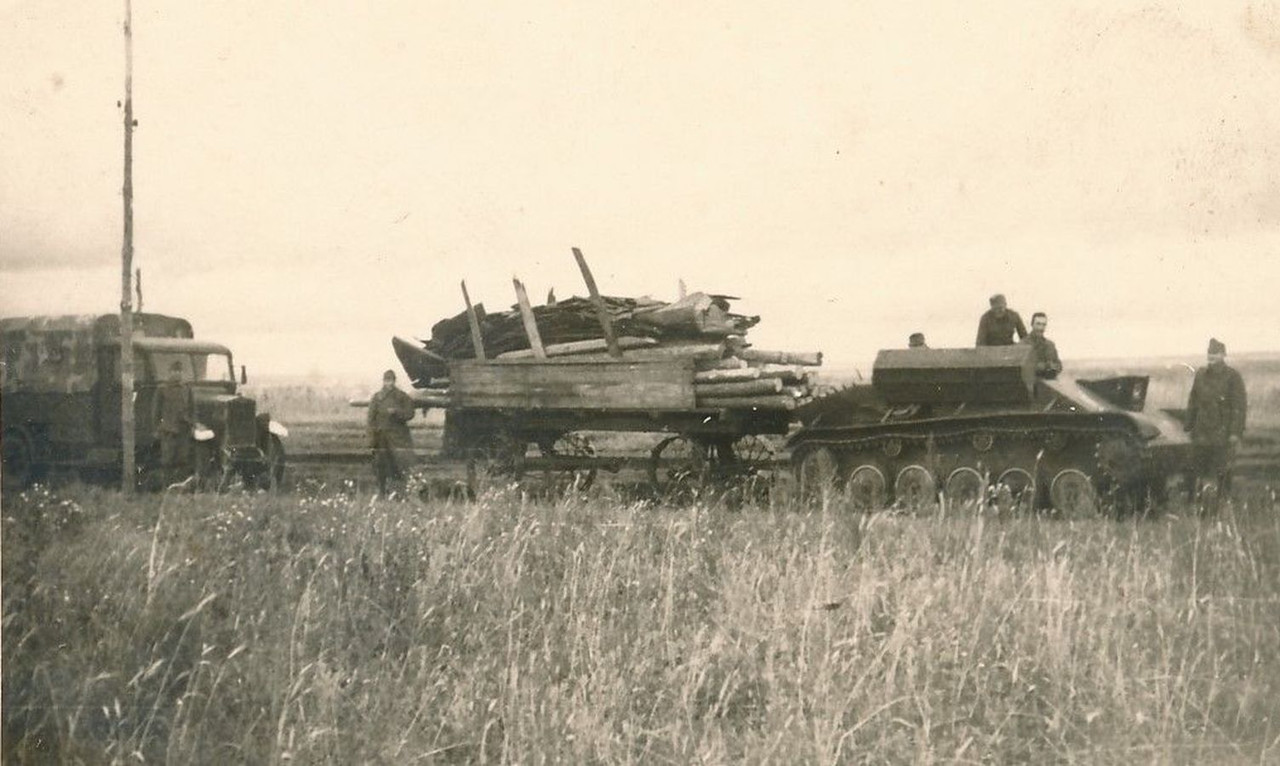

<<Венгерские солдаты в селе Репьёвка Воронежской области на трофейном советском танке Т-70 со снятой башней, используемом в качестве тягача>>http://vif-vrn.ru/viewtopic.php?t=556
organic
Сообщения: 5343
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: Советские малые танки.

Сообщение organic » 03 ноя 2018, 02:17

Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
Эдуард Головашкин
Сообщения: 3707
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Советские малые танки.

Сообщение Эдуард Головашкин » 03 ноя 2018, 10:16

А вот средь нас кто-то копал тему Т-30/Т-40 ? Помнится в соответствующей ветке писали, что китайцы из S-Model накосячили с размерами в меньшую сторону. Хочу проверить, но не знаю на какую графику опираться. Есть соответствующий выпуск "Военной Летописи" и есть "М-Х" №5/08, но и там, и там - работы В. Мальгинова, к которым в моделистской среде отношение неоднозначное...
Последний раз редактировалось Эдуард Головашкин 03 ноя 2018, 18:56, всего редактировалось 1 раз.
organic
Сообщения: 5343
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: Советские малые танки.

Сообщение organic » 03 ноя 2018, 16:11

Вроде и то, и то - по мотивам. Нужно попросить dm на счет графики, сечение то доступно...
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
maeglah
Сообщения: 148
Зарегистрирован: 25 сен 2015, 04:12
Откуда: Иркутск

Re: Советские малые танки.

Сообщение maeglah » 04 ноя 2018, 08:04

с учетом того что ходовая у него один в один с Т-60 можно сравнивать с чертежами из книги Пошалока. Чертежи оттуда использовал для нанесения заклепок на низ модели. боковушки корпуса от АСЕ вроде вообще как родные легли. Были б АСЕшные модельки дешевле купил бы как донора, а так только ходовку повзаимствовал. Ствол ДШК бы еще с ранним пламегасителем, эххх....

Отправлено спустя 1 час 33 минуты 32 секунды:
вот как смог снял. сверху АСЕ снизу S-model,
ну то что им было. линейные размеры практически совпали. немного разошлись места установки балансиров Изображение
Аватара пользователя
Эдуард Головашкин
Сообщения: 3707
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Советские малые танки.

Сообщение Эдуард Головашкин » 04 ноя 2018, 09:07

maeglah писал(а):Источник цитаты с учетом того что ходовая у него один в один с Т-60 можно сравнивать с чертежами из книги Пошалока. Чертежи оттуда использовал для нанесения заклепок на низ модели. боковушки корпуса от АСЕ вроде вообще как родные легли. Были б АСЕшные модельки дешевле купил бы как донора, а так только ходовку повзаимствовал. Ствол ДШК бы еще с ранним пламегасителем, эххх....

Отправлено спустя 1 час 33 минуты 32 секунды:
вот как смог снял. сверху АСЕ снизу S-model,
ну то что им было. линейные размеры практически совпали. немного разошлись места установки балансиров Изображение


Спасибо, коллега. Рассматривал вариант использования графики из книги Пашолока как резервный :) . Пожалуй, отмасштабирую всю, имеющуюся графику и буду посмотреть.

Насчёт раннего ДШК - он, ведь, есть в Т-40 (PS720198). Правда, собственно, дульник в нём "глухой".
Аватара пользователя
maeglah
Сообщения: 148
Зарегистрирован: 25 сен 2015, 04:12
Откуда: Иркутск

Re: Советские малые танки.

Сообщение maeglah » 04 ноя 2018, 09:28

увы, когда я покупал Т-40с для переделки, его старший брат еще не вышел и не анонсировался. да и брать еще одного клопа не тянет. так что я пока что в поиске творческом, то ли точить самому, то ли ... на этом мысль останавливается :D
Аватара пользователя
Эдуард Головашкин
Сообщения: 3707
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Советские малые танки.

Сообщение Эдуард Головашкин » 04 ноя 2018, 09:53

maeglah писал(а):Источник цитаты...то ли точить самому, то ли ... на этом мысль останавливается :D


Учитывая размер детали - то ещё удовольствие. С другой стороны - не боги горшки обжигают, тем более "звездовский" (как вариант) исходник есть.
Аватара пользователя
DM1967
Сообщения: 377
Зарегистрирован: 25 сен 2015, 14:07
Откуда: Харьков

Re: Советские малые танки.

Сообщение DM1967 » 08 ноя 2018, 02:26

organic писал(а):Источник цитаты Вроде и то, и то - по мотивам. Нужно попросить dm на счет графики, сечение то доступно...

А чего его спрашивать? :) И так - все понятно.
Ходовая у Т-40 полностью совпадает с ранними Т-60 (т.е., геометрически совпадает со всеми, суть - в катках). Остальное нужно выстраивать по фото и имеющимся кускам графики (типа этого разреза). Полной графики на Т-40, увы, я не встречал. Традиционно, то, что было опубликовано как "чертежи" - фуфло. Увы.
Что вышло у меня - есть в книге. Сразу скажу, что уровень уверенности в этих боковиках на порядок ниже, чем в графике Т-60. Не потому, что я себе не доверяю - я доверяю. Просто она строилась по фото, а Т-60 - по заводской документации. Т.е. ошибки в мелочах я вполне допускаю. "Все мы люди, все - человеки" :)

Но. Ходовая у них - ОДИНАКОВАЯ. Т.е., судя по фото сравнения бортов, S-model накосячил.
Аватара пользователя
Эдуард Головашкин
Сообщения: 3707
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Советские малые танки.

Сообщение Эдуард Головашкин » 08 ноя 2018, 07:05

Спасибо, Дим. Теперь хотя бы понятно откуда начинать "пляску".
