42-линейная корпусная пушка образца 1877 года (G72005)

[Ростислав]

Начинаю стройку второй модели от фирмы Рюрик/Комбриг.
Модель выпущена давно. И больше уже выпускаться не будет, но для тех, кто не успел построить эта ветка возможно будет полезной.
Выложил видео с содержимым коробки https://youtu.be/5tgSM-ghGpg
Прошу помочь коллег материалами (лучше фотками), если таковые имеются.
Особенно интересно посмотреть на лафет изнутри (как детали крепились).
А то эти моменты в инструкции не очень понятны. Заранее благодарю за помощь.

[kkk69]

Ростислав, удачи в стройке
Пару лет назад делал небольшой фотообзор пушки из Артмузея СПБ, надеюсь пригодится:

[kkk69]

По этой ссылке фото модернизированных пушек с неоригинальными колесами:
http://www.lovettartillery.com/Russian_107mm.htm

Отправлено спустя 2 минуты 24 секунды:
А еще очень интересное видео с ютюба:
https://www.youtube.com/watch?v=thKbf2kvvk4

(Есть еще фото 6-дм пушки 190 пудов из Артакадемии СПБ, если не ошибаюсь лафеты у них были одинаковые:
http://format72.ru/viewtopic.php?p=34521#p34521)
Ошибся лафеты одинаковые с 6-дм пушкой 120 пудов

[kkk69]

Еще немного музейных фото:

[Ростислав]

Премного благодарен Анатолий!
Теперь многое прояснилось.
Надо в ближайшее время заглянуть в наш музей. Снег сошел, пыль и грязь с уличных экспонатов должны были убрать к праздникам.
Самое время для посещения.

[kkk69]

Самое время для посещения.

Однозначно стоит, отличный музей!
Особенно зал на 1-м этаже, направо от входа

[osliabya]

По этой ссылке фото модернизированных пушек с неоригинальными колесами:
http://www.lovettartillery.com/Russian_107mm.htm

Отправлено спустя 2 минуты 24 секунды:
А еще очень интересное видео с ютюба:
https://www.youtube.com/watch?v=thKbf2kvvk4

Есть еще фото 6-дм пушки 190 пудов из Артакадемии СПБ, если не ошибаюсь лафеты у них были одинаковые:
http://format72.ru/viewtopic.php?p=34521#p34521

Ошибочка закралась ... 42 линейная ставилась на лафет от 120 пудовки но никак не на лафет от 190 пудов .

кстати на фото вашем вверху есть где 42 линии...а позади как раз 190 пудов... там разительно видно как лафет первой отличается от второй пропорциями ...)

[kkk69]

Ошибочка закралась ... 42 линейная ставилась на лафет от 120 пудовки но никак не на лафет от 190 пудов .

Блин, конечно же, на лафет от пушки в 120 пудов, перепутал

[kkk69]

Фронтовые фото пушек.
Их оказалось много, решил здесь выложить более детальные, а все остальные в Матчасть, чтобы обсуждение не затерялось в массе фотографий
http://format72.ru/viewtopic.php?p=45784#p45784

[osliabya]

Ошибочка закралась ... 42 линейная ставилась на лафет от 120 пудовки но никак не на лафет от 190 пудов .

Блин, конечно же, на лафет от пушки в 120 пудов, перепутал

их очень легко спутать )))

[kkk69]

их очень легко спутать )))

Да сами пушки то довольно легко различаются по форме передней части ствола.
Тут дело в другом, я в свое время ссылку на свой фотообзор на пушку 190 пудов, по ошибке отнес к 120 пудовке, а вчера тупо скопировал ссылку и наименование, не проверив

[Ростислав]

На День Победы после Парада посетил Артиллерийский музей.
Отснял эту пушку на фото и видео. Фоток 120 штук - все детали очень подробно сняты - кому интересно - подробнее не найдете.

Видео-валк тоже очень детальный. Но обработаю и выложу его в выходные.
Фото альбом выложил тут https://yadi.sk/d/Y1bfAkja3VjhHt.
Перевернул фотки в редакторе, но Яндекс их все-рано публикует по изначальным Exif данным. Т.е. как снято.
Поэтому все мои усилия по переворачиванию накрылись медным тазом. И теперь надо снова каждое фото вертеть по отдельности.
Нет на это ни желания ни времени. Кто скачает фотки - сами их поверните в любом просмотрщике графики.
Появились вопросы - очухаюсь - задам.

[kkk69]

Отснял эту пушку на фото и видео. Фоток 120 штук - все детали очень подробно сняты - кому интересно - подробнее не найдете

Спасибо!
Полезный фотообзор, пригодится, у меня такая пушечка в планах на сборку
Добавил твою ссылку в список:
http://format72.ru/viewtopic.php?p=32698#p32698

[Ростислав]

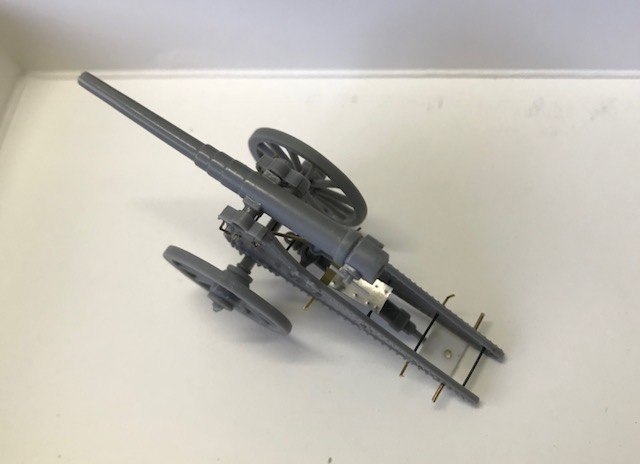

Вот что пока получается.








По ходу стройки возник следующий вопрос:
Не понятно, как и куда крепится деталь фототравления 4
А также крепление компрессора (гидроцилиндра) с передней стороны.
Также не понятно, ставилась ли вообще деталь S3. Я ее сначала изготовил из пивной жести по шаблону из набора и даже поставил. Но потом посмотрел - нет фоток, подтверждающих ее наличие - и снял пока.
Ни в нашем музее, ни на фотках, которые показал Анатолий, этих деталей нет. И посмотреть не где пока.

Как только проясню эти вопросы, смогу закончить сборку.
Осталось кроме этого еще 3-4 мелкие детали установить, но это дело 20 минут.

[osliabya]

про деталь s3 конечно вопрос ... но есть фото где этот лист металла есть а есть фото где его нет .... причины отсутствия наличия мне неизвестны ...так что приклеить или не приклеить - не будет ошибкой .

кстати в артмузее та которая во дворе стоит именно с таким листом ...
