Re: Про "Катюшу"

Сообщение organic » 18 окт 2018, 17:35

Не, это точно не совпадение фона - капот перекрывает часть окна, а темный фон идет под окном. Так что бронировка, похоже, по типу ижорских - просто листы под углом. Не кабина от полугусеничника, а именно несколько листов сваренных.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
Гарик М
Сообщения: 1611
Зарегистрирован: 25 сен 2015, 11:36

Re: Про "Катюшу"

Сообщение Гарик М » 18 окт 2018, 18:02

Шевченко Владимир писал(а):Источник цитаты В любом случае - это явно ж кадр хроники, не фото. Так что надо искать исходник и смотреть.

с 33-й секунды
Аватара пользователя
Анатолий Хазов
Сообщения: 98
Зарегистрирован: 10 июл 2016, 14:07

Re: Про "Катюшу"

Сообщение Анатолий Хазов » 19 окт 2018, 18:12

2a 9
Сообщения: 1426
Зарегистрирован: 01 ноя 2017, 17:54

Re: Про "Катюшу"

Сообщение 2a 9 » 19 окт 2018, 18:43

Может, игра света и тени ?




organic
Сообщения: 5759
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: Про "Катюшу"

Сообщение organic » 09 дек 2018, 04:46

Такое фото уже встречалось? А то не помню заряженных.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
Гарик М
Сообщения: 1611
Зарегистрирован: 25 сен 2015, 11:36

Re: Про "Катюшу"

Сообщение Гарик М » 14 янв 2019, 11:12

Редкие фото БМ-8-24 на базе Т-60 в 1944 году
https://altyn73.livejournal.com/1368506.html
1-Й ГВАРДЕЙСКИЙ МИНОМЕТНЫЙ ПОЛК
01.02.1944 в составе 1-го гвардейского кавалерийского корпуса
На вооружение 8 самоходных пусковых установок реактивных снарядов М-8 на шасси Т-60
Кстати, прекрасное решение для тех, кто не может справиться с АСЕшной травлено-пластиковой пусковой.
Аватара пользователя
Гарик М
Сообщения: 1611
Зарегистрирован: 25 сен 2015, 11:36

Re: Про "Катюшу"

Сообщение Гарик М » 17 янв 2019, 09:10

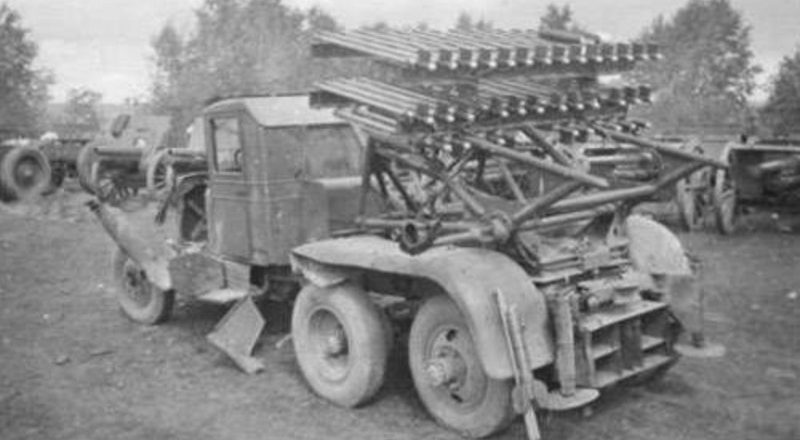

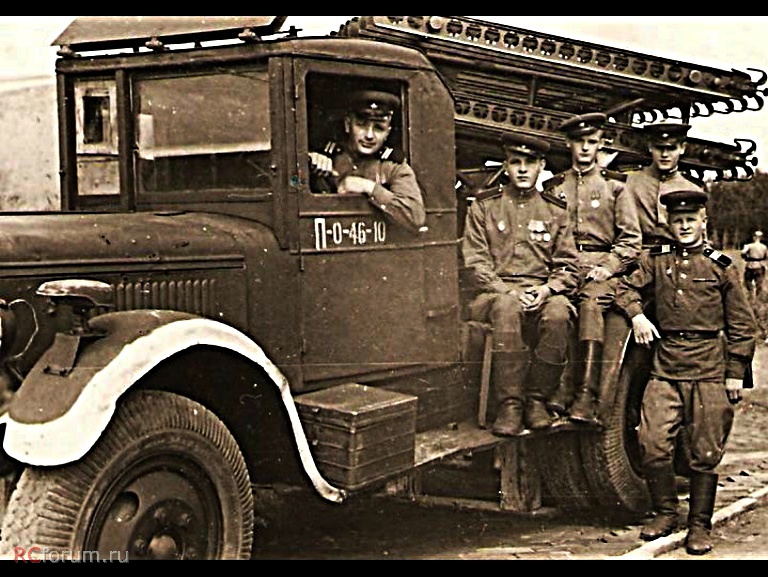

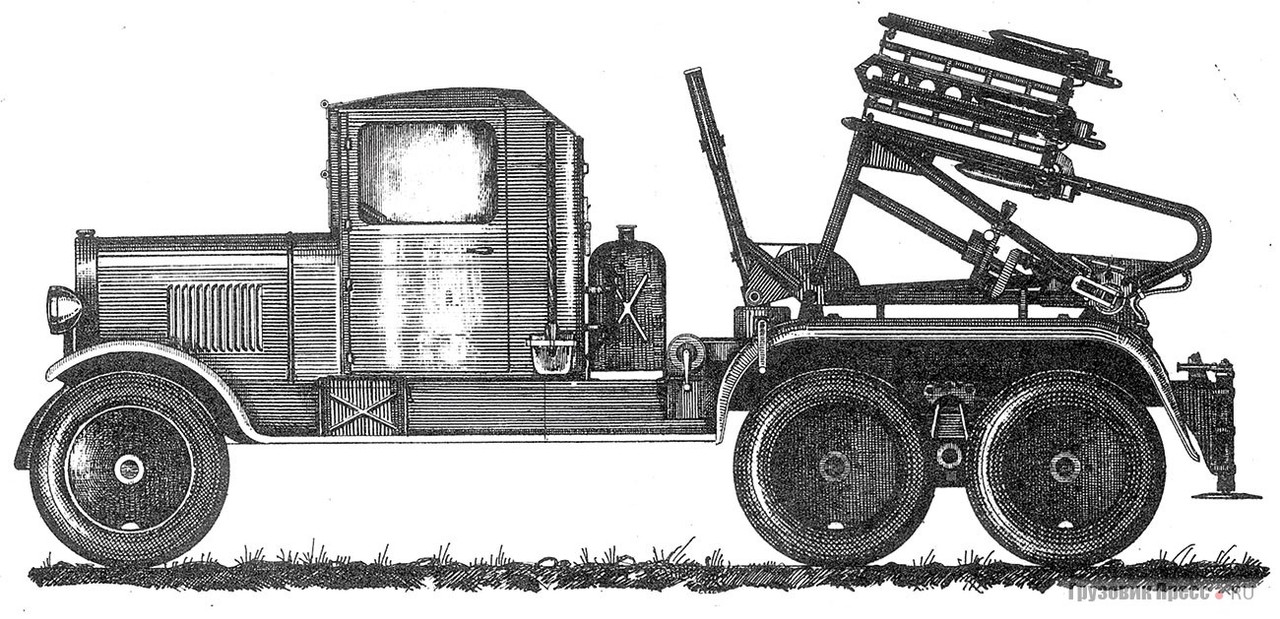

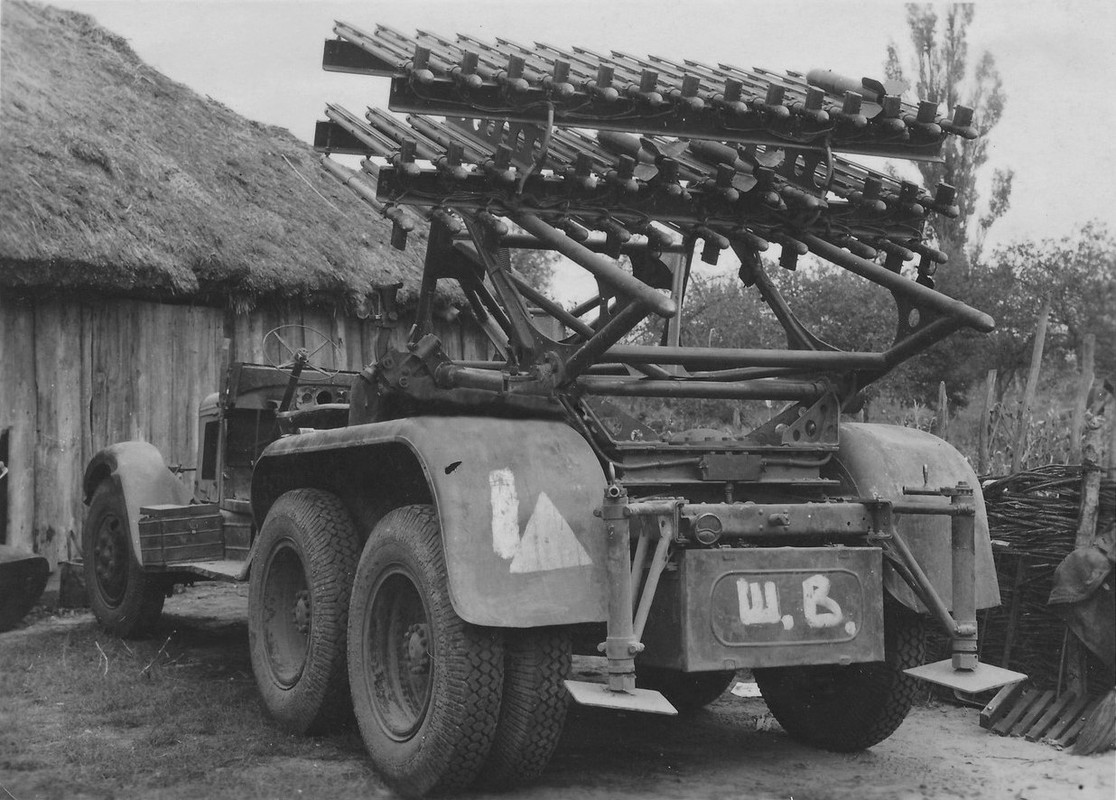

БМ-8-48 на базе ЗИС-6 конца войны (с нотеком!?)
grad-1
Сообщения: 2
Зарегистрирован: 11 сен 2018, 16:33

Re: Про "Катюшу"

Сообщение grad-1 » 17 янв 2019, 20:31

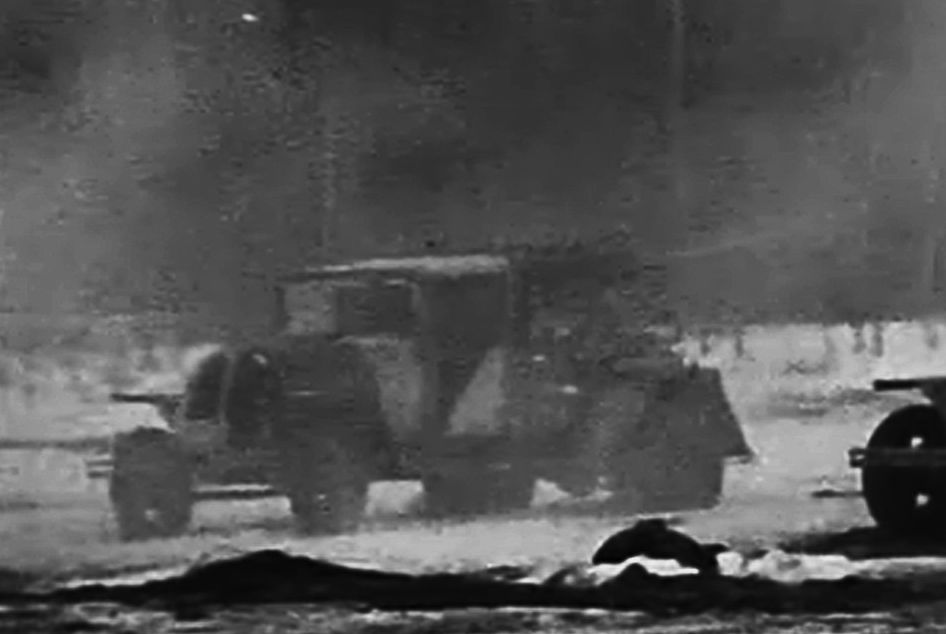

Катюша на шасси ГаЗа М-8-36 и М-8-24.
Аватара пользователя
Эдуард Головашкин
Сообщения: 4038
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Про "Катюшу"

Сообщение Эдуард Головашкин » 18 янв 2019, 08:34

Спасибо за хорошую выкадровку, коллега. До сего момента был уверен, что на заднем плане аналогичная ближней машина.

А по М-8-36, вообще, есть какая-то графика (фото, схемы) ?
organic
Сообщения: 5759
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: Про "Катюшу"

Сообщение organic » 18 янв 2019, 09:40

Есть у меня на счет БМ-8-36 одно подозрение... Если это так - то графика и не нужна, там все элементарно выйдет...

Отправлено спустя 20 минут 38 секунд:
PS - мои подозрения подтвердились описанием из документов архива МО...
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
Эдуард Головашкин
Сообщения: 4038
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Про "Катюшу"

Сообщение Эдуард Головашкин » 18 янв 2019, 09:55

Это я ужЕ подзатупил :oops: . На радостях "открытия" написал.

Ты, к слову, мог бы и не утруждать себя выкладыванием картинок, а лишь дать ссылку на любую из страниц этой темы :D .

Мне, вот, интересно стало - разовая это была акция или хоть малой серией, но БМ-8-36 на ГАЗ-ММ монтировали ?..
Аватара пользователя
Шевченко Владимир
Сообщения: 216
Зарегистрирован: 30 сен 2015, 13:20
Откуда: Волгоград

Re: Про "Катюшу"

Сообщение Шевченко Владимир » 18 янв 2019, 10:27

Эдуард Головашкин писал(а):Это я ужЕ подзатупил :oops: . На радостях "открытия" написал.

Ты, к слову, мог бы и не утруждать себя выкладыванием картинок, а лишь дать ссылку на любую из страниц этой темы :D .

Мне, вот, интересно стало - разовая это была акция или хоть малой серией, но БМ-8-36 на ГАЗ-ММ монтировали ?..


И БМ-8-36 ли это. Мне там видится все-таки два ряда направляющих, а не три.
organic
Сообщения: 5759
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

Re: Про "Катюшу"

Сообщение organic » 18 янв 2019, 11:24

Шевченко Владимир писал(а):Источник цитаты И БМ-8-36 ли это. Мне там видится все-таки два ряда направляющих, а не три.

Именно. Там стоит пакет БМ-8-24, обычный - рельсовые направляющие. Такие как на Т-60, бронекатерах, бронепоездах.
Построили их около 60 штук вроде.
Причем установка классическая для БеПо - направление огня вбок, а не вперед.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
Аватара пользователя
Эдуард Головашкин
Сообщения: 4038
Зарегистрирован: 24 сен 2015, 15:26
Откуда: г. Шебекино, Белгородской обл.

Re: Про "Катюшу"

Сообщение Эдуард Головашкин » 18 янв 2019, 11:58

organic писал(а):Источник цитаты
Шевченко Владимир писал(а):Источник цитаты И БМ-8-36 ли это. Мне там видится все-таки два ряда направляющих, а не три.

Именно. Там стоит пакет БМ-8-24, обычный - рельсовые направляющие. Такие как на Т-60, бронекатерах, бронепоездах.


Речь за дальнюю машину-

Аватара пользователя
Гарик М
Сообщения: 1611
Зарегистрирован: 25 сен 2015, 11:36

Re: Про "Катюшу"

Сообщение Гарик М » 18 янв 2019, 12:06

Шевченко Владимир писал(а):Источник цитаты И БМ-8-36 ли это. Мне там видится все-таки два ряда направляющих, а не три.

Дима Органик, похоже, имел в виду, что на дальней полуторке стоят направляющие флейты как на ЗИС-6, то бишь БМ-8-36, там как раз в два ряда
