Т-35 от Звезды

Сообщение kkk69 » 30 дек 2018, 14:36

Думаю, что уже давно пора завести для новинки от Звезды отдельную ветку.
На мой взгляд данная модель является отличной заготовкой для постройки хорошей модели.
Конечно же, в ней есть много мест для приложения рук, вот на анализе этих мест и предлагаю в первую очередь сосредоточиться в этой ветке)
С уважением, Анатолий
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 30 дек 2018, 14:37

Для начала я решил разобраться с большой артиллерийской башней.
Покопал немного интернет, оказалось, что основные размеры на выложенной Димой Органиком схеме башни соответствуют действительности. Осталось промерить башню модели и сравнить, заодно снял мерки и с с-моделовского пластика, результаты свел в таблицу.
Изображение Изображение

Диаметр обоих башен на 0.3 мм меньше масштабного, в принципе, терпимо, тем более малой кровь это не вылечить.
С высотой все оказалось несколько хуже, китайская башня выше на 0.5 мм, российская ниже 0.3 мм, но это даже не главное, плохо, что нарушены пропорции между высотой ниши башни и ее цилиндрической частью (под нишей).

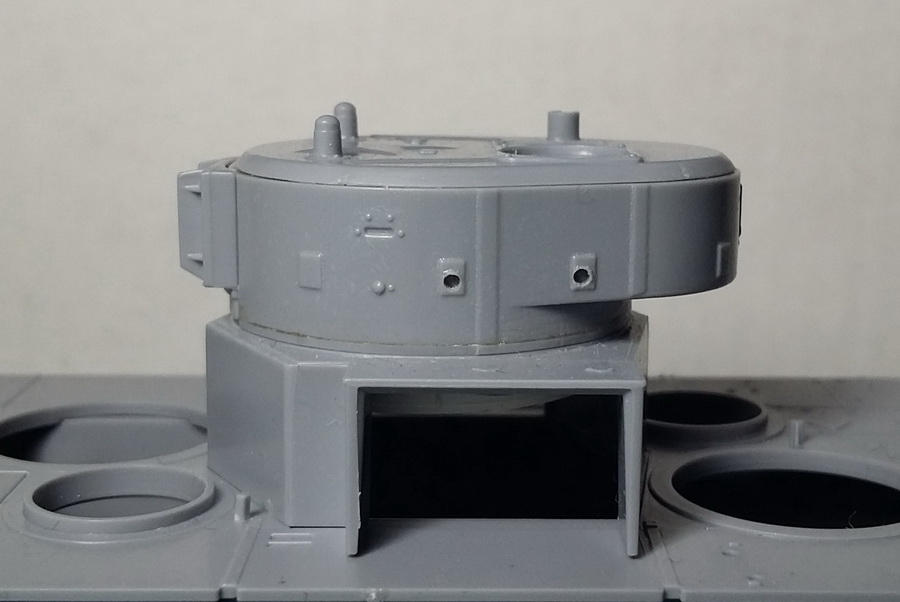

С этим жить нельзя). Я вышел из положения так: снизу подклеил кольцо из пластика толщиной ~0.6 мм, а сверху башни снял на шкурке пару десятых миллиметра.
После этого башня перестала "резать глаз"
Изображение Изображение
С уважением, Анатолий
Аватара пользователя
Goreliy
Сообщения: 778
Зарегистрирован: 14 сен 2015, 14:25
Откуда: Москва-Мытищи

Re: Т-35 от Звезды

Сообщение Goreliy » 30 дек 2018, 14:49

В таблице трамп - это с-модел, очепятка?
С уважением, Горелов Юрий.
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 30 дек 2018, 14:51

Goreliy писал(а):Источник цитаты В таблице трамп - это с-модел, очепятка?

Конечно, С-модел, опечатался :oops:
С уважением, Анатолий
vvs-spb
Сообщения: 933
Зарегистрирован: 26 сен 2015, 22:21

Re: Т-35 от Звезды

Сообщение vvs-spb » 30 дек 2018, 16:33

kkk69 писал(а):Источник цитаты российская ниже 0.3 мм, но это даже не главное, плохо, что нарушены пропорции между высотой ниши башни и ее цилиндрической частью (под нишей).
С этим жить нельзя). Я вышел из положения так: снизу подклеил кольцо из пластика толщиной ~0.6 мм,


Спасибо за совет, если доберусь до его изкоробочного варианта, будет очень полезно.
ostin_
Сообщения: 1361
Зарегистрирован: 10 июн 2016, 12:05
Откуда: Ярославль

Re: Т-35 от Звезды

Сообщение ostin_ » 30 дек 2018, 17:51

Есть еще ModelKlark MkT 005
Полная высота 9.0-9.1
Высота борта ниши 6.5
Высота цил части 2.5
Диаметр 25
Правда хоть и размеры очень близки, башня не очень похожа. И звезды нет.
С уважением, Роман
Я работаю укладчиком парашютов.
И на мою работу, еще ни кто не жаловался
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 31 дек 2018, 01:19

ostin_ писал(а):Источник цитаты Есть еще ModelKlark MkT 005
...
Правда хоть и размеры очень близки, башня не очень похожа. И звезды нет.

А есть возможность выложить фото ихней башни, сверху, сбоку, спереди?
Просто любопытно посмотреть, сравнить с другими башнями
С уважением, Анатолий
ostin_
Сообщения: 1361
Зарегистрирован: 10 июн 2016, 12:05
Откуда: Ярославль

Re: Т-35 от Звезды

Сообщение ostin_ » 31 дек 2018, 01:24

Без проблем. Но не сегодня
С уважением, Роман
Я работаю укладчиком парашютов.
И на мою работу, еще ни кто не жаловался
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 31 дек 2018, 01:25

Отлично! Спасибо, подождать не проблема)
С уважением, Анатолий
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 07 янв 2019, 12:29

В продолжение темы, пока для себя наметил следующие переделки/доработки большой башни:
1. Подточить крышу спереди и сзади, что бы по всему периметру образовалась равномерная характерная ступенька между крышей и бортом башни
2. Скруглить выштаповки-полоски на крыше башни
3. Усиливающие накладки на стенках ниши немного не доходят до нижней границы, надо нарастить
4. Скруглить углы на прямоугольном люке заряжающего
5. Перенести бронировку антенного ввода немного ближе к корме
6. Заменить бронировку пулемета вместе с приливом
7. Заменить и немного поднять прямоугольную заглушку пулеметной амбразуры в нише
8. Прорезать прямоугольный лючек в дне ниши башни.

Что уже сделал, что-то в процессе.

Еще пока думаю над доработкой бронировки орудия, в принципе она сделана более-менее нормально и в размеры почти попадает,
ну и совсем не задумывался над люком с пулеметной турелью, здесь надеюсь на наших производителей афтемаркета ;)
С уважением, Анатолий
2a 9
Сообщения: 2286
Зарегистрирован: 01 ноя 2017, 17:54

Re: Т-35 от Звезды

Сообщение 2a 9 » 07 янв 2019, 12:39

Да подписывайся уже сразу "Святослав Игоревич", чего уж там))
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 07 янв 2019, 13:05

2a 9 писал(а):Источник цитаты Да подписывайся уже сразу "Святослав Игоревич", чего уж там))

Нет уж, я лучше со своим ФИО останусь :)
С уважением, Анатолий
Игорь Маренов
Сообщения: 905
Зарегистрирован: 25 сен 2015, 21:59

Re: Т-35 от Звезды

Сообщение Игорь Маренов » 07 янв 2019, 13:10

kkk69 писал(а):Источник цитаты В продолжение темы, пока для себя наметил следующие переделки/доработки большой башни:
1. Подточить крышу спереди и сзади, что бы по всему периметру образовалась равномерная характерная ступенька между крышей и бортом башни
2. Скруглить выштаповки-полоски на крыше башни
3. Усиливающие накладки на стенках ниши немного не доходят до нижней границы, надо нарастить
4. Скруглить углы на прямоугольном люке заряжающего
5. Перенести бронировку антенного ввода немного ближе к корме
6. Заменить бронировку пулемета вместе с приливом
7. Заменить и немного поднять прямоугольную заглушку пулеметной амбразуры в нише
8. Прорезать прямоугольный лючек в дне ниши башни.

Что уже сделал, что-то в процессе.

Еще пока думаю над доработкой бронировки орудия, в принципе она сделана более-менее нормально и в размеры почти попадает,
ну и совсем не задумывался над люком с пулеметной турелью, здесь надеюсь на наших производителей афтемаркета ;)


Толя, если можно фото в студию... :roll: Кстати по поводу выштамповок на крыше башни , какие все же правильнее? у звезды или у кетаев на Т 28?
Аватара пользователя
kkk69
Сообщения: 1070
Зарегистрирован: 24 сен 2015, 15:07
Откуда: Владивосток

Re: Т-35 от Звезды

Сообщение kkk69 » 07 янв 2019, 18:01

Игорь Маренов писал(а):Источник цитаты Толя, если можно фото в студию...

Игорь, а какие именно фото интересуют?
Если моей башни, то выложу позднее, переделки еще не завершены.
Если реальной башни или определенных мест на модели, напиши, что именно интересует
Игорь Маренов писал(а):Источник цитаты Кстати по поводу выштамповок на крыше башни , какие все же правильнее? у звезды или у кетаев на Т 28?

Пропустил этот момент. Сейчас побыстрому посмотрел, похоже у Звезды выштамповка идет не совсем правильно, слишком близко подходит к люку заряжающего. Переделывать или оставить так, надо подумать :?
За Т-28 ничего сказать не могу, т.к. у меня его нет
С уважением, Анатолий
Игорь Маренов
Сообщения: 905
Зарегистрирован: 25 сен 2015, 21:59

Re: Т-35 от Звезды

Сообщение Игорь Маренов » 07 янв 2019, 19:25

Ну , у кетаев они как у Мальгинова, короче и шире, , если есть фото крыши главной башни сверху, был бы признателен... ибо на рендерах от звезды на Т28 крыша идентична оному на Т35 :? :?:
