ЗиС-150 1948 года в 1/72

Сообщение Keer » 20 июл 2020, 20:46

Друзья, всем привет!
Кое-кто с форума уже видел эту мою работу. Порекомендовали мне разместить её здесь для обсуждения и конструктивной критики.
Часть правок, что мне подсказали ранее, я внёс, модель всё еще "на стапеле".

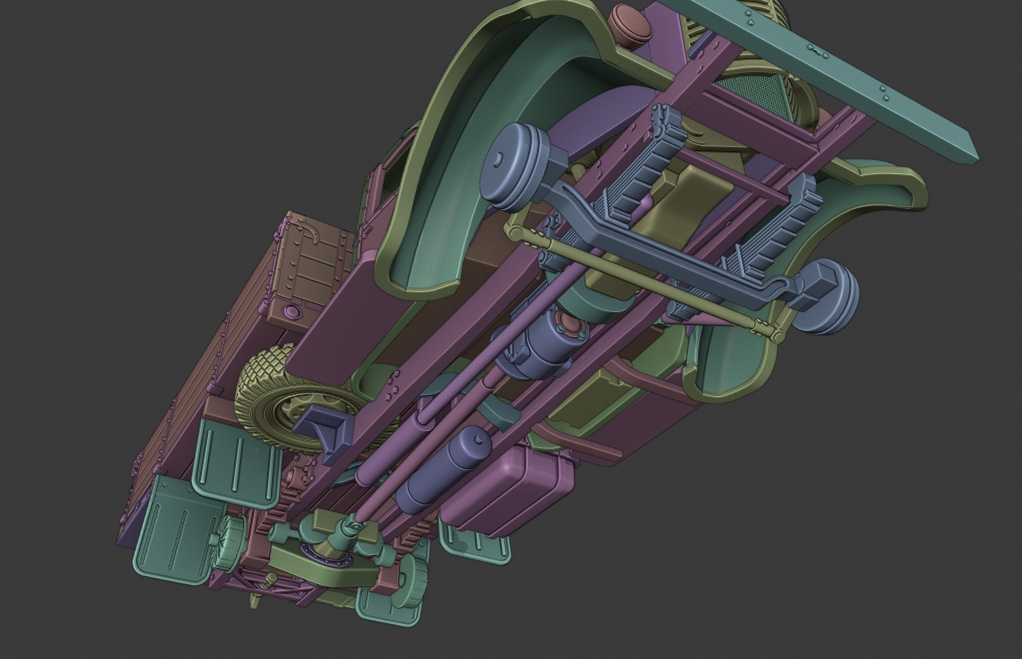

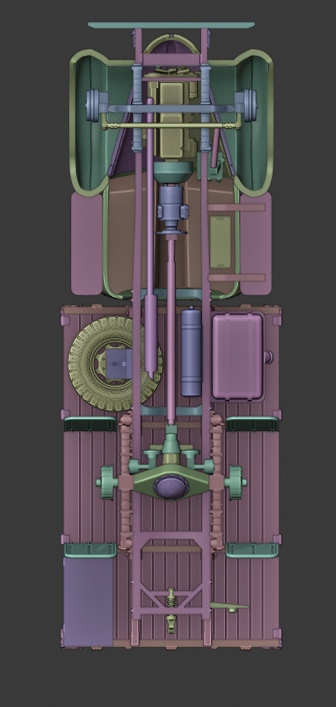

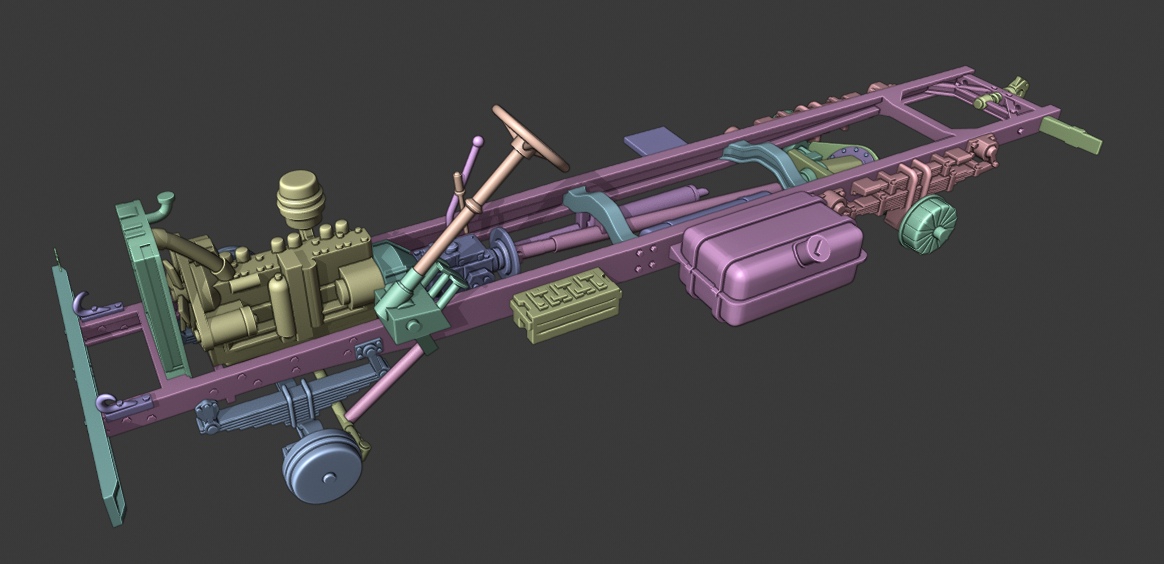

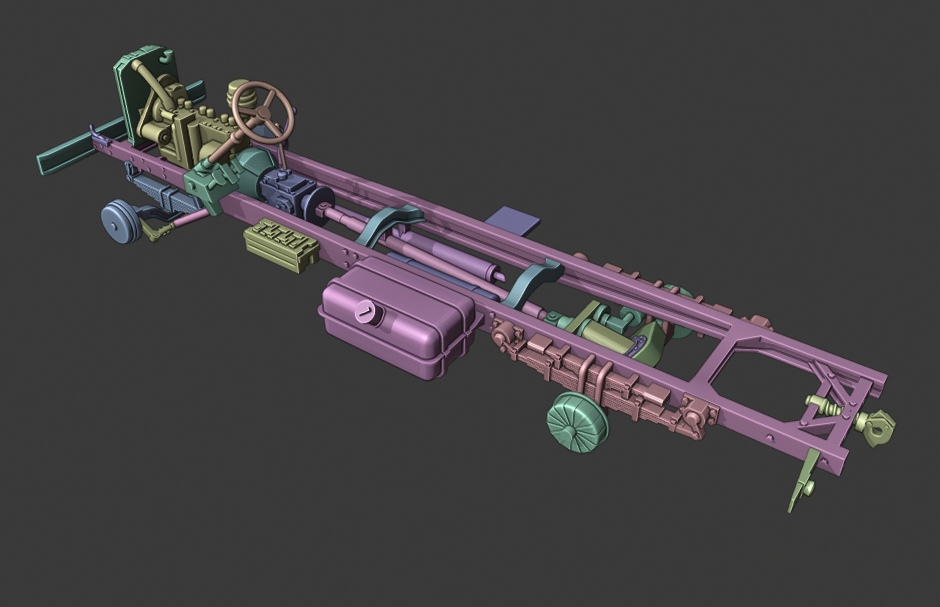

Это ЗиС-150 1948 года, серийный.
Чертежи из М-Хобби, "курение" профильных форумов и сайтов реставраторов, обсуждение с коллегами по хобби вконтакте.
Теперь хочу вынести результат двухнедельной работы на суд непосредственно моделистов-коллекционеров.

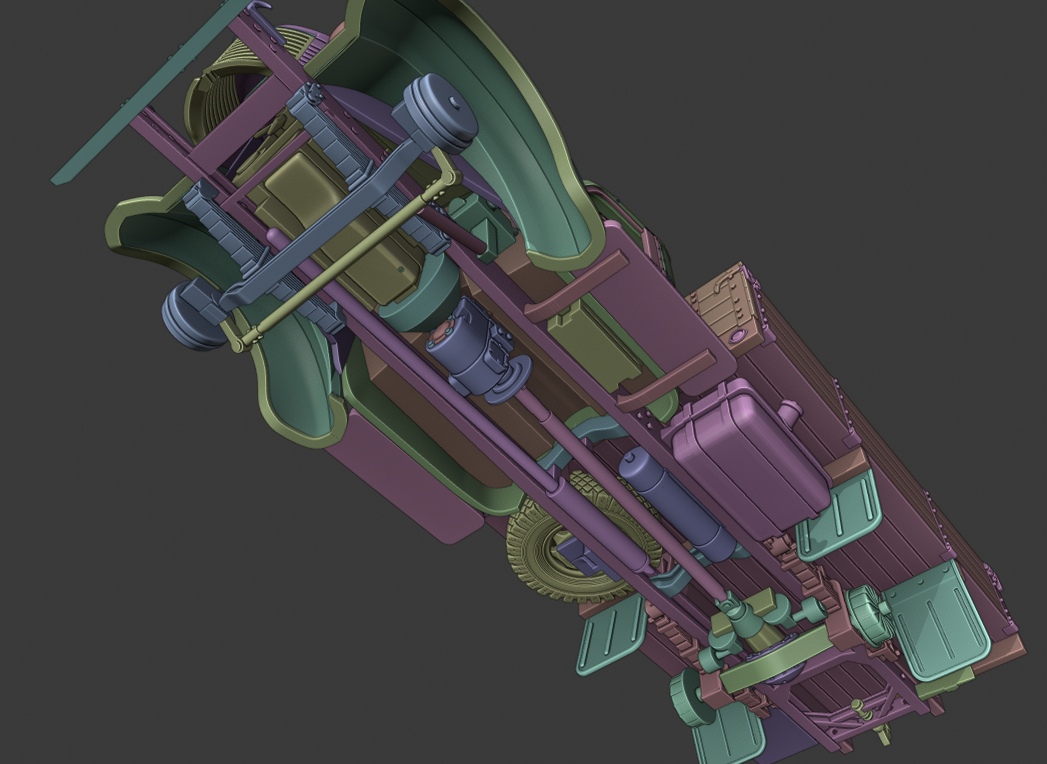

Кто расскажет, как лучше сделать эту стенку? Мне думается, при повороте колеса резина будет тереть, фоток не нашёл.



the trucker
Сообщения: 3145
Зарегистрирован: 25 окт 2015, 16:00

ЗиС-150 1948 года в 1/72

Сообщение the trucker » 20 июл 2020, 22:08

1. На некоторых рендерах верхняя кромка ветрового стекла имеет "чайкообразность".
2. Фартук под передным крылом не прямой, а выштамповка сложной формы. Почти по всей длине он идет паралельно лонжерону рамы и на нем есть лувры.
3. Заднее окно кабины отнюдь не такой формы. Не путать на чертеже вертикальные контуры с дворниками!

Аватара пользователя

netdas
Сообщения: 4479
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ЗиС-150 1948 года в 1/72

Сообщение netdas » 20 июл 2020, 22:18

Картинки красивые :D
В остальном не силён 8-)
С уважением Андрей

Аватара пользователя

Виктор Крестинин
Сообщения: 3006
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Виктор Крестинин » 20 июл 2020, 22:22

Поддержу про ветровое стекло. Не тот обвод.

Аватара пользователя

zmeisee
Сообщения: 965
Зарегистрирован: 28 янв 2016, 10:05
Откуда: Москва
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение zmeisee » 20 июл 2020, 22:26

Я могу предположить ,что кабины выпусков 48-50 года и 51-... Различались. Но это не точно .
Мой сайт SnakeModel
Моя группа ВКонтакте
Мой раздел БАРАХОЛКА

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 20 июл 2020, 22:50

zmeisee писал(а):
20 июл 2020, 22:26
кабины выпусков 48-50 года и 51-...
Совершенно верно!
Пока прогресс по крыльям такой:

В сети

Rayak
Сообщения: 693
Зарегистрирован: 19 авг 2016, 23:33
Откуда: С-Пб

ЗиС-150 1948 года в 1/72

Сообщение Rayak » 20 июл 2020, 22:53

Смотрится очень симпатично. Если дойдет до производства одну возьму. :)
С уважением
Дмитрий

Аватара пользователя

Виктор Крестинин
Сообщения: 3006
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Виктор Крестинин » 20 июл 2020, 22:58

А насколько характерна вот такая прямая рессора? Она какой-то мертвой выглядит.

В сети

Rayak
Сообщения: 693
Зарегистрирован: 19 авг 2016, 23:33
Откуда: С-Пб

ЗиС-150 1948 года в 1/72

Сообщение Rayak » 20 июл 2020, 23:13

Виктор Крестинин писал(а):
20 июл 2020, 22:58
А насколько характерна вот такая прямая рессора? Она какой-то мертвой выглядит.
Кстати да, не обратил внимания, чтобы выпрямить передние рессоры я лично плохо понимаю, чем его нужно загрузить :mrgreen:
С уважением
Дмитрий

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 20 июл 2020, 23:26

Скан из руководства по эксплуатации 49 года

Скан из альбома технических чертежей на ЗиЛ-164

Скан чертежа из хобота

Склонен верить, поскольку это первые послевоенные машины.

Аватара пользователя

Виктор Крестинин
Сообщения: 3006
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Виктор Крестинин » 20 июл 2020, 23:33

Кстати посмотрите на узел, что обозначили тут цифрой 1
На вашей модели нижние два винта-клепки не попадают в раму.

А так картинка картинкой, но здравый смысл они не отменяют.
Понятно, что тут подвеска разгружена, но все-таки общие черты видны. Кстати стоит в Ивантеевке в свободном доступе, правда машина поздняя и кузов явно не родной.
http://technomuzei.ru/2018/02/17/pamyat ... vanteevke/

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 20 июл 2020, 23:36

Благодарю! Какой же кайф, когда покажешь людям и косяки исправишь )

В сети

Rayak
Сообщения: 693
Зарегистрирован: 19 авг 2016, 23:33
Откуда: С-Пб

ЗиС-150 1948 года в 1/72

Сообщение Rayak » 21 июл 2020, 00:25

На скане чертежа из альбома видно, что листы лежат не параллельно, а со смещением лево-низ -> право-верх. То есть рессора, насколько я понимаю, полностью нагружена, т. е автомобиль изображен в состоянии "полная масса". Зачем так я не знаю, может для лучшей визуализации.
Конкретно про 150 техописания не нашел, но и у ЗиС -5 и у Зис-151 полуэллиптические рессоры. Вряд-ли у 150 они идейно другие :mrgreen:
Кстати очень подробная статья http://parm.mybb.ru/viewtopic.php?id=243 про историю, производство и модификации.
С уважением
Дмитрий

В сети

organic
Сообщения: 8811
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 21 июл 2020, 00:38

В справочнике Анохина 1949 года приведены проекции шасси ЗИС-150 - передняя рессора все таки дугой. Причем в тексте вроде и значения для радиуса приведены, но в этом точно не уверен...
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.

Аватара пользователя

DM1967
Сообщения: 1349
Зарегистрирован: 25 сен 2015, 14:07
Откуда: Харьков

ЗиС-150 1948 года в 1/72

Сообщение DM1967 » 21 июл 2020, 00:39

Я, конечно, извиняюсь, но, "любая кастрюля начитает жарит как только перестает варить". Т.е. любая эллиптическая рессора под нагрузкой может стать "прямой". Такова ее судьба.
А вот делать ее прямой на модели или нет - тут только от автора зависит.
