ЗиС-150 1948 года в 1/72

Сообщение Pus_nikita » 21 июл 2020, 14:00

Keer, помогать это не в его стиле)

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 21 июл 2020, 14:04

the trucker, благодарю, у меня как раз раннее крепление, как и вся машина.

В сети

organic
Сообщения: 8815
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 21 июл 2020, 14:20

Чулок моста, картер главной передачи - не похожи они вообще, и деталировки почти "0" изображено.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.


Rayak
Сообщения: 694
Зарегистрирован: 19 авг 2016, 23:33
Откуда: С-Пб

ЗиС-150 1948 года в 1/72

Сообщение Rayak » 21 июл 2020, 15:13

Keer, на драйв2 чел восстанавливает пожарку ПМЗМ-1 ЗИС-150П
https://www.drive2.ru/r/other/other/526588005452874829/
куча фото, в т.ч. и салона, есть и задний мост. https://www.drive2.ru/l/527699061952741851/
И вообще, такая была бы особо интересна :)
С уважением
Дмитрий

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 21 июл 2020, 15:33

Rayak, благодарю! На моей ранней модели другой задний мост, фото его найти - большая удача. Дело в том, что на поздней модели (она же по ссылке), картер редуктора перпендикулярен кардану, а на моей ранней версии - примерно под 45 град. И точной формы редуктора не найти, по разным источникам - она то как у меня примерно, то с горбом сверху. Непонятно. Поэтому мной было принято волевое решение - сделать этот узел с упрощением. Кому надо - допилят (это не мой подход, но тут инфы нет, к сожалению) Я могу туда накидать бобышек для ажурности, но это - "такое себе".


the trucker
Сообщения: 3145
Зарегистрирован: 25 окт 2015, 16:00

ЗиС-150 1948 года в 1/72

Сообщение the trucker » 21 июл 2020, 15:45

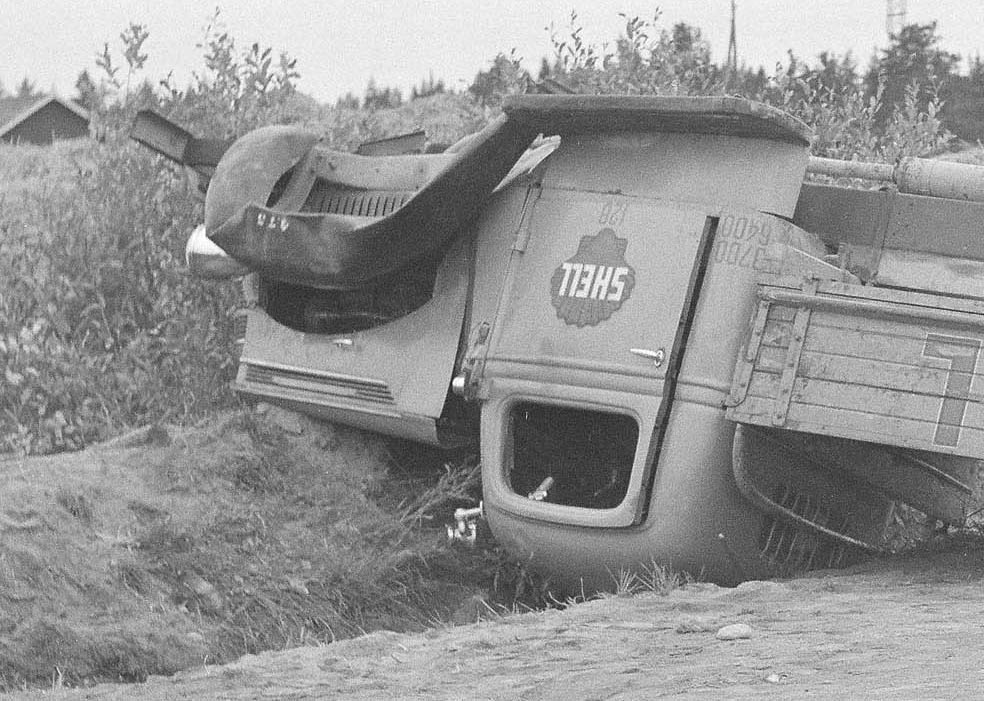

Пока ничего путного не нашел и решил зайти с тыла. Фартук выглядит примерно так:


Конечно, это Интер К-7, но разница небольшая. На 150-м и 164-м лувр там поменьше.
Может, у кого есть фото перевертышей? Я не нашел.

Кстати, это останки 164-го. На 150-м передные крылья крепились только на двух кронштейнах.
Keer писал(а):
21 июл 2020, 01:26

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 21 июл 2020, 16:20

Прогресс по фартуку )


В сети

organic
Сообщения: 8815
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 21 июл 2020, 16:34

the trucker писал(а):
21 июл 2020, 15:45
Пока ничего путного не нашел и решил зайти с тыла. Фартук выглядит примерно так

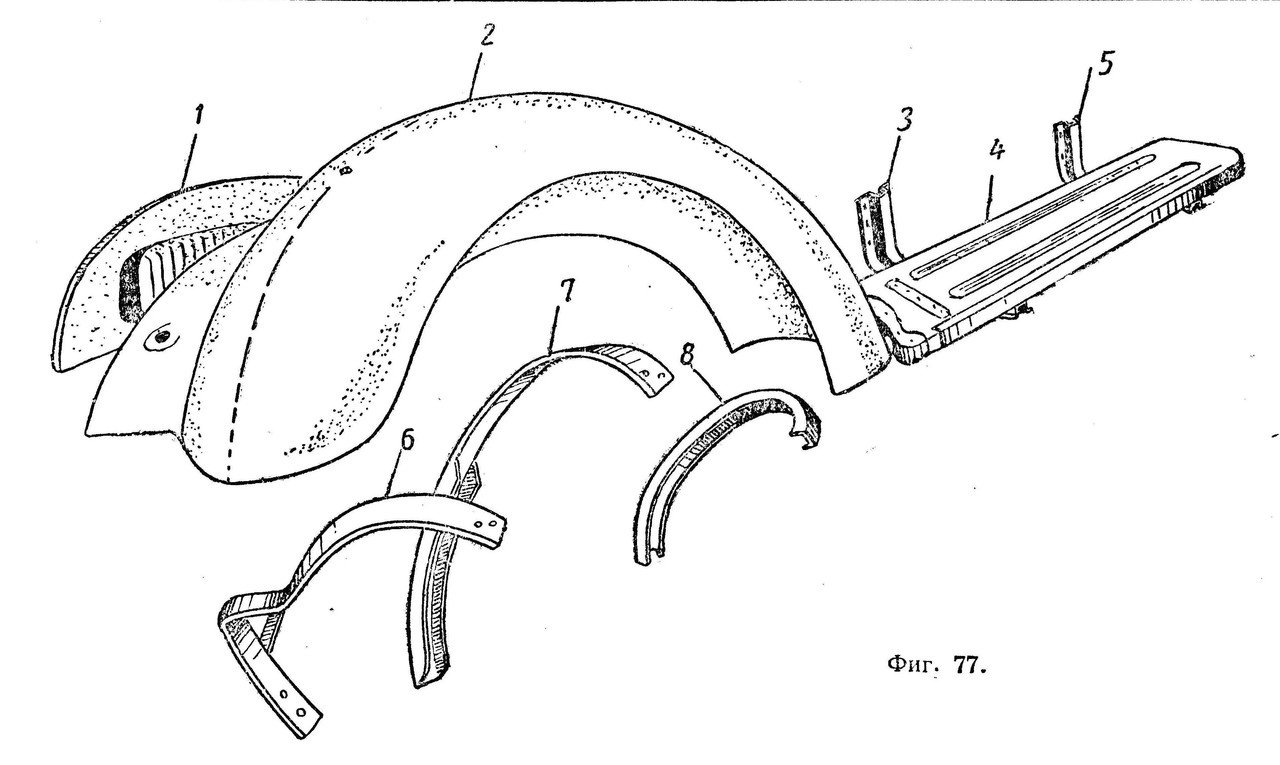

В каталоге 1949 года вот так изображено
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.

В сети

organic
Сообщения: 8815
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 21 июл 2020, 17:11

Keer писал(а):
21 июл 2020, 16:20
Прогресс по фартуку )
Там не щели, а "жабры".
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.


Rayak
Сообщения: 694
Зарегистрирован: 19 авг 2016, 23:33
Откуда: С-Пб

ЗиС-150 1948 года в 1/72

Сообщение Rayak » 21 июл 2020, 17:35

Keer писал(а):
21 июл 2020, 15:33
Rayak, благодарю! На моей ранней модели другой задний мост, фото его найти - большая удача. Дело в том, что на поздней модели (она же по ссылке), картер редуктора перпендикулярен кардану, а на моей ранней версии - примерно под 45 град. И точной формы редуктора не найти, по разным источникам - она то как у меня примерно, то с горбом сверху. Непонятно.
Так у Игнатьева в М-Хобби достаточно прилично отчерчен и мост и редуктор ГП. И форма, и крышки боковые с крепежом. Сделай так, как на чертеже, на мой взгляд, будет достаточно пристойно.
С уважением
Дмитрий

Аватара пользователя

Eduard_AB
Сообщения: 468
Зарегистрирован: 02 апр 2018, 12:23
Откуда: Санкт-Петербург

ЗиС-150 1948 года в 1/72

Сообщение Eduard_AB » 21 июл 2020, 18:07

Keer писал(а):
21 июл 2020, 16:20
Прогресс по фартуку
Такого "ребра"(углом) между плоской частью с жабрами и цилиндрической не должно быть.
organic писал(а):
21 июл 2020, 16:34
В каталоге 1949 года вот так изображено
Вот либо между дет.№1 и дет.№2 д.б. еще сопрягающая деталь, либо у дет.№1 д.б. еще "кусочек" выполняющий эту функцию.
На фото из Ивантеевки этот "кусочек" выглядит как гнутая из плоской пластины деталь
(как бы с этого "ребра" сняли "фаску", увеличивающуюся к кабине)
а на фото с конвейера больше похоже на штампованную двойной кривизны
(вместо "фаски" сопряжение по радиусу)

В сети

organic
Сообщения: 8815
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 21 июл 2020, 18:25

Eduard_AB писал(а):
21 июл 2020, 18:07
На фото из Ивантеевки этот "кусочек" выглядит как гнутая из плоской пластины деталь(как бы с этого "ребра" сняли "фаску", увеличивающуюся к кабине)
Похоже, сопрягающей деталью является "брызговик двигателя".
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 21 июл 2020, 19:04

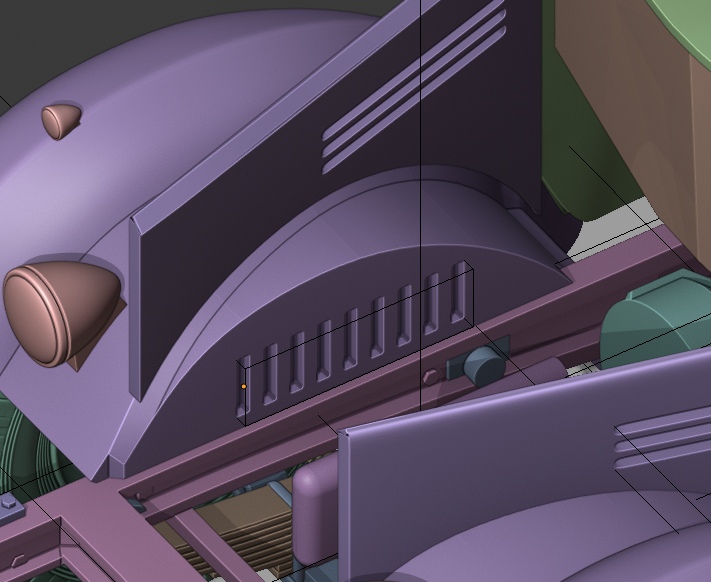

правлю форму, так лучше?

Аватара пользователя

Eduard_AB
Сообщения: 468
Зарегистрирован: 02 апр 2018, 12:23
Откуда: Санкт-Петербург

ЗиС-150 1948 года в 1/72

Сообщение Eduard_AB » 21 июл 2020, 19:27

Keer писал(а):
21 июл 2020, 19:04
так лучше?
Да. Похоже как то так.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 21 июл 2020, 19:37

сейчас жабры прорублю )
вырез под рулевую машинку готов )
