ЗиС-150 1948 года в 1/72

Общий раздел

Rayak
Сообщения: 694
Зарегистрирован: 19 авг 2016, 23:33
Откуда: С-Пб

ЗиС-150 1948 года в 1/72

Сообщение Rayak » 23 июл 2020, 00:14

netdas писал(а):
22 июл 2020, 22:10
Вот это процесс, прям смотрю и радуюсь :D
Бросай танки, переходи на мафынки :mrgreen:
С уважением
Дмитрий

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 23 июл 2020, 15:00

Пока отвлёкся, переделал колёсики, не относящиеся к проекту )

Аватара пользователя

Ramirez
Сообщения: 1957
Зарегистрирован: 24 сен 2015, 22:50
Откуда: Москва

ЗиС-150 1948 года в 1/72

Сообщение Ramirez » 23 июл 2020, 15:06

Беговая дорожка на таких шинах не может быть равна по щирине самой шине. Она гораздо уже.
А надписи на шинах - от лукавого :-) Их даже на ювелирном принтере практически не разглядеть.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 23 июл 2020, 15:20

Ramirez писал(а):
23 июл 2020, 15:06
не может быть равна по щирине самой шине
а она и не равна, там есть утолщение, небольшое, но вполне ощутимое, особенно, когда в руках держишь.

Ширина всей шины в целом, а отрисована она в натуральную величину - 417 мм, ширина беговой дорожки при этом - 390, как по Уставу )

Аватара пользователя

Ramirez
Сообщения: 1957
Зарегистрирован: 24 сен 2015, 22:50
Откуда: Москва

ЗиС-150 1948 года в 1/72

Сообщение Ramirez » 23 июл 2020, 15:33

Так, прошу пардону :-) Не увидел ключевое слово про проект :-) Думал, что это шины на 150-й :-)

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 24 июл 2020, 13:46

И возвращаясь к теме, наткнулся на фото, пока искал инфу по сабжу.
Интересный автобус из 164-го ЗиЛа )


the trucker
Сообщения: 3145
Зарегистрирован: 25 окт 2015, 16:00

ЗиС-150 1948 года в 1/72

Сообщение the trucker » 24 июл 2020, 15:05

Непорядок - маршрутная доска не освещена. :lol:
Похоже, шина на запаске не совсем уставная - узкая какая-то... :roll:

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 25 июл 2020, 04:16

Ramirez писал(а):
22 июл 2020, 11:20
Если возможно, откорректируйте диски и шины.
Конечно, это возможно, я сейчас как раз этим занимаюсь, и получается следующая картина
Размерность колеса 9,00-20, обозначает это следующее: 9 - ширина профиля (читай, беговой дорожки) в дюймах, в миллиметрах это 228,6
20 - диаметр диска в дюймах, то есть 508 мм. По ТХ ширина диска 7 дюймов.

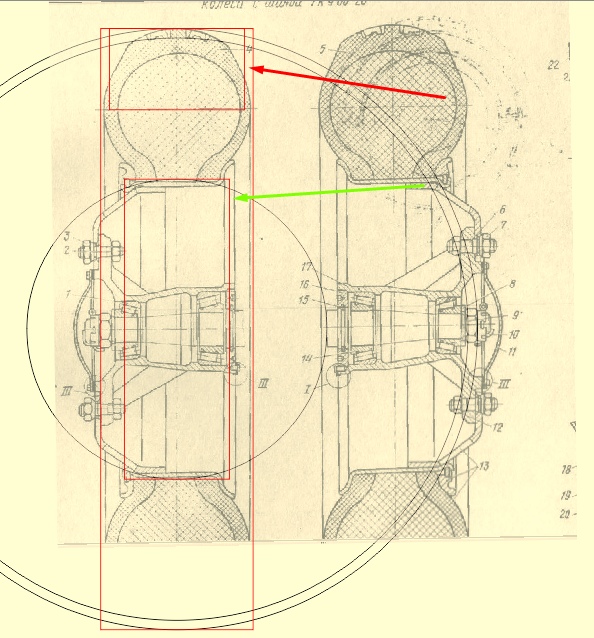

На картинке показаны прямоугольники: красной стрелкой указан вписанный прямоугольник шириной 228,6 мм, зелёной стрелкой показан условно обозначенный диск в размере. Он, в целом, бьётся )
Внешний прямоугольник - это общая ширина шины 258 мм, и диаметр 1018 мм.
Вот как мне поступить с этой информацией? По фото колёса тоже более "квадратного" сечения, чем на этой схеме.


organic
Сообщения: 8814
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 25 июл 2020, 04:42

Keer писал(а):
25 июл 2020, 04:16
20 - диаметр диска в дюймах
Посадочный диаметр шины на диск, в дюймах. А вот ширина профиля и максимальный диаметр могут быть несколько отличны от табличных значений, нужно брать конкретные ГОСТ и ТУ по шине, и там смотреть.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 25 июл 2020, 04:47

В общем, пока так, а там посмотрим
Красной полосой показал будущий протектор

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 25 июл 2020, 06:42

Что-то такое:
Сегодня-завтра попробую тестовую печать.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 01 авг 2020, 01:13

Господа, давно я не показывал прогресс. Занимался подгонкой деталей, чтобы меньше времени это занимало у вас, а хобби доставляло удовольствие, но не грязные воспоминания о моей тётке )


Итак, что имеем на сегодня:

Пара будничных фото тех дней

В данный момент печатается рама. Завтра фотки покажу. С понедельника по субботу выпадаю из жизни, надо отдохнуть )
Последний раз редактировалось Keer 01 авг 2020, 01:18, всего редактировалось 1 раз.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 01 авг 2020, 01:16

Да, собственно, вопрос: колёса? Я думаю, оба варианта буду доступны в одной коробке. И что с ними сделать? Надписи какие-то наносим?
Вопрос родился не на пустом месте. Даже на самых качественных фото прототипов тех годов ничего не читается (ИМХО, как и должно быть в правильном масштабе). Делать надписи ради неясных комочков на боковинах шин не комильфо. Ваше мнение?


И, тоже важно! Кто-то знает название этой резины?
Последний раз редактировалось Keer 01 авг 2020, 01:24, всего редактировалось 2 раза.

Аватара пользователя

Автор темы
Keer
Сообщения: 45
Зарегистрирован: 22 окт 2019, 18:45
Откуда: Питер
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение Keer » 01 авг 2020, 01:18

А, и вот ещё что, по цветам (кроме колёс) модель разделена на будущие детали. Нормально? Или поправим?


organic
Сообщения: 8814
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

ЗиС-150 1948 года в 1/72

Сообщение organic » 01 авг 2020, 01:26

На классике с прямоугольными "шашечками" маркировок нет вообще, шины такие до сих пор доступны, и найти пытался.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.
