FinMilModels радует

Сообщение Ростислав » 21 ноя 2020, 21:57

Размышляя по поводу различий в версиях наткнулся на следующую полезную информацию.


С 1983 по 1994 гг. было выпущено в общей сложности ок. 400 транспортеров ХА-180 и их спецверсии. Помимо нужд финской армии XA-180 были закуплены шведской, норвежской и ирландской армиями, а Австрия и Гана использовали их для нужд миссии ООН. В результате модернизации машин был создан транспортер ХА-185. Основные изменения включают введение нового, более мощного двигателя Valmet 612 мощностью 185 кВт / 251 л.с. Также были переработаны главный редуктор и раздаточная коробка. Изменения также привели к увеличению веса на 2 тонны до 18 тонн. Транспортеры XA-185 производились в течение трех лет до 1997 г., их количество за этот период достигло 300, в основном для собственных нужд и экспортировано в Норвегию (с усиленной броней типа XA-186).В 1998 году началась дальнейшая модернизация, в результате которой были представлены версии XA-200 и XA-202 с более высоким корпусом, которые стали основой для специальных версий: командирских машин, машин медицинской и технической помощи. Введенные модификации были связаны с увеличением боевой массы до 22 500 и 23 000 кг соответственно. Всего заказчиками БТР Sisu Pasi были: Нидерланды (92 машины), Норвегия (32), Швеция (147 - XA-203 и 20 - XA-202), а Финляндия закупила 65 БТР. Общее количество выпущенных автомобилей достигает 1 200 единиц. Следует отметить, что с 1993 года пять XA-180 использовались польскими вооруженными силами в составе миссии ООН на Голанских высотах.

Что интересного для себя подчерпнул. Что по сути доп. бронирование стали делать с XA-186. А базой послужил именно XA-185.
Т.е. мысль именно его отложить для этой идеи была верной. Но опять-же не уверен, что руки дойдут. Это так пока - сырые прикидки.
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/


Автор темы
Ростислав
Сообщения: 955
Зарегистрирован: 25 мар 2016, 00:33

FinMilModels радует

Сообщение Ростислав » 21 ноя 2020, 22:04

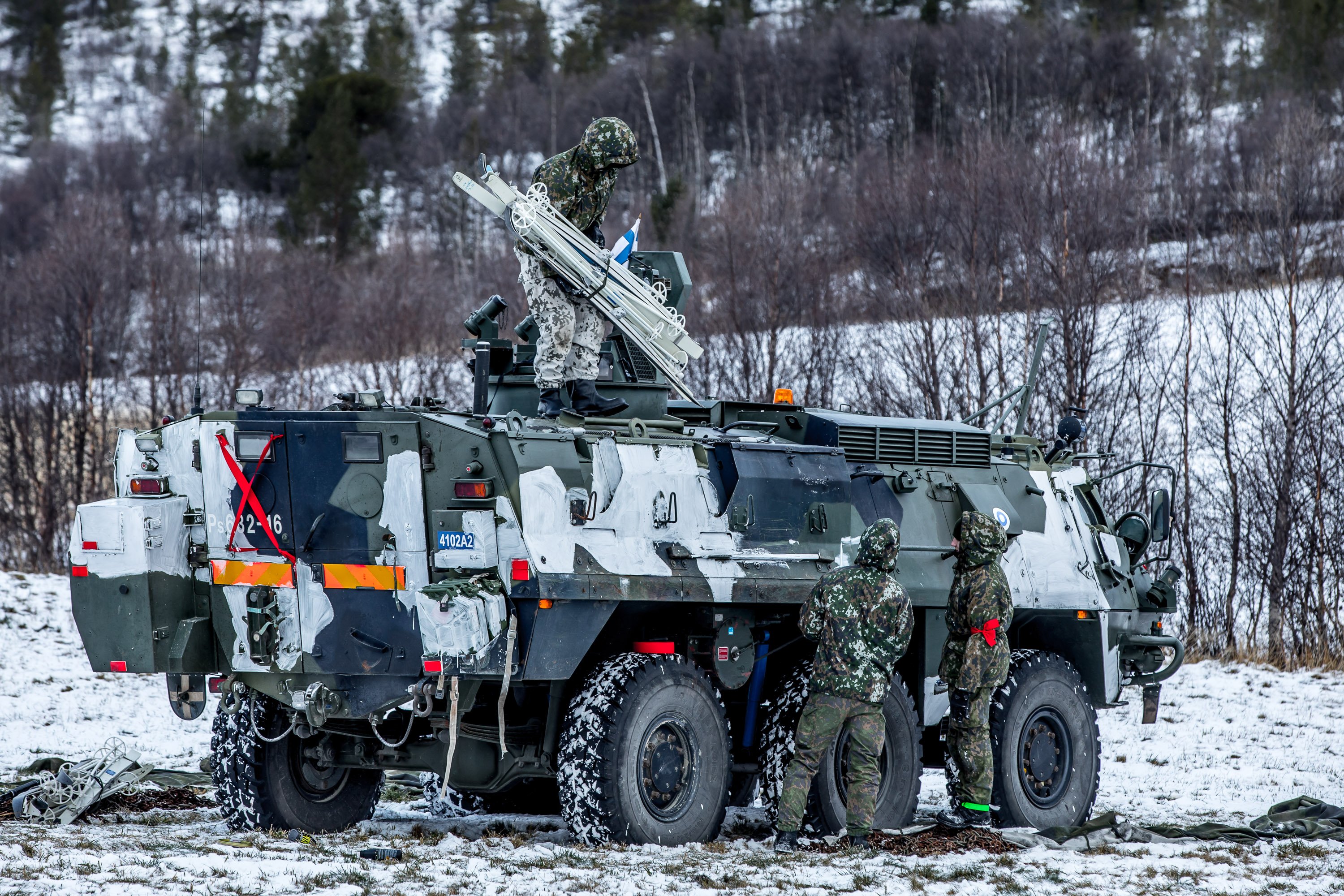

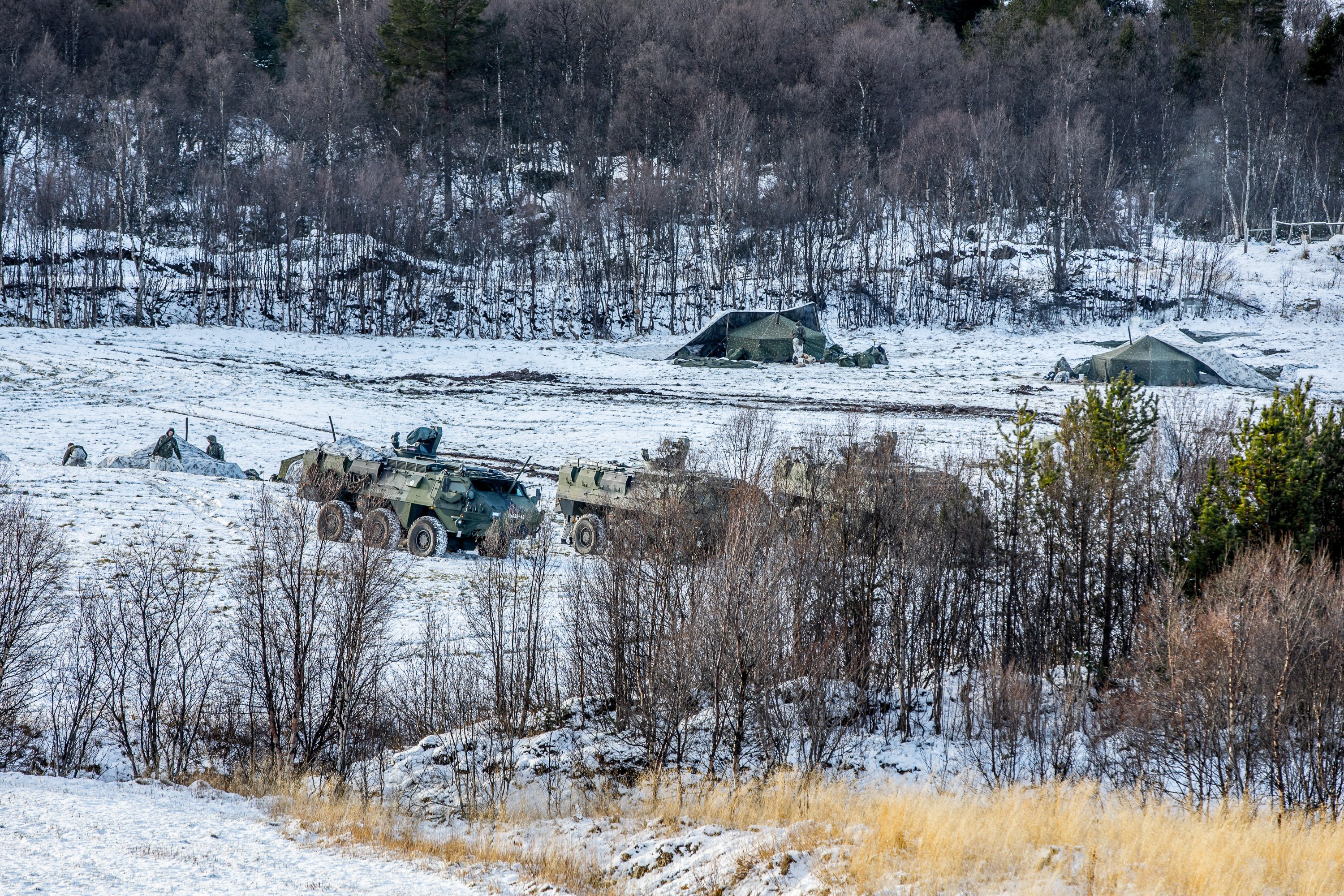

БТРы с доп. бронированием в финской армии.
Вот что значит северный народ давние традиции! Даже в бтр лыжи возят. Зима все-таки!
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/

Аватара пользователя

Юрец огурец
Сообщения: 4229
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

FinMilModels радует

Сообщение Юрец огурец » 21 ноя 2020, 22:14

Ну пластик стоит по цене смоляной модели, можно подсобрать модель и отлить в смоле, без травла и всякой мишуры может выйти раза в 2 дешевле.


Автор темы
Ростислав
Сообщения: 955
Зарегистрирован: 25 мар 2016, 00:33

FinMilModels радует

Сообщение Ростислав » 22 ноя 2020, 17:32

Юрец огурец писал(а):
21 ноя 2020, 22:14
Ну пластик стоит по цене смоляной модели, можно подсобрать модель и отлить в смоле, без травла и всякой мишуры может выйти раза в 2 дешевле.
И продавать коллегам задешево? 😎
Поясни свою мысль.
Это призыв к пиратству, или лайфхак, чтобы задешево сделать для себя третий вариант с доп.броней?
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/

Аватара пользователя

DM1967
Сообщения: 1426
Зарегистрирован: 25 сен 2015, 14:07
Откуда: Харьков

FinMilModels радует

Сообщение DM1967 » 22 ноя 2020, 18:30

Это - "условное пиратство" :)
"Всякие там" не брезговали взять, допустим, АСЕ, подсобрать по несколько деталей и перелить в пластик :) И это особо никто пиратством не считал. Так, отмечали с грустью, что могли бы и ошибки поправить, а не тупо переливать... ;)
Хотя, лично я, считаю это пиратством. Можно использовать чужие дрова, но, только, существенно их изменив (оптимально - в лучшую сторону). Т.е. как сильно переделанную основу.


organic
Сообщения: 9092
Зарегистрирован: 25 сен 2015, 14:43
Откуда: Харьков
Контактная информация:

FinMilModels радует

Сообщение organic » 22 ноя 2020, 21:59

larry46 писал(а):
21 ноя 2020, 15:37
Вопрос к заинтересованным: а что с колесами будем делать? Есть, откуда взять замену?Вот модельИзображениеА вот реальные шиныИзображениеИзображение
SFOR и IFOR на шинах Michelin XZL.
Прежде люди были ближе друг другу, поскольку оружие было только ближнего боя.


Автор темы
Ростислав
Сообщения: 955
Зарегистрирован: 25 мар 2016, 00:33

FinMilModels радует

Сообщение Ростислав » Вчера, 12:54

organic писал(а):
22 ноя 2020, 21:59
SFOR и IFOR на шинах Michelin XZL.
Итак, вернемся к шинам.
Как писал ранее, судя по многочисленным фоткам, штатной шиной на заводе БТРы комплектовались такой NOKIAN 14.00 R20 MPT.
Вот такое.

С рисунком протектора "елочка"

В настоящий момент (насколько я понял) производитель снял с пр-ва эти шины, заменив их новыми и изменив рисунок протектора. Теперь они называются Nokian MPT Agile.
Характеристики
LI / SS Диаметр колеса Разрешенные диски Ширина шины Диаметр шины Статически нагруженный радиус Глубина протектора в мм
164 G 20 дюйм - 380 мм 1264 мм 585 мм - мм
Окружность качения
3850 мм

Итак, нас интересует
Диаметр шины - 1264 мм - в нашем масштабе 1,76 см
Ширина шины - 380 мм - в нашем масштабе 0,53 см

Источник инфы тут https://www.nokiantyres.com/heavy/tires ... mpt-agile/

Теперь про Мишеленовские. Спасибо Дмитрию за инфу о марке шины.
Вот что я раскопал по ним:
Шины Michelin XZL выпускаются в диаметрах: R16, R20, R21, R22.5

И раз штатные шины были 14.00R20, то и меняли их на такие-же:

Итак хар-ки Michelin XZL 14.00R20
Посадочный диаметр 20"
Высота колеса 45.5" (1143 мм) - в нашем масштабе 1,6 см
Ширина колеса 14" (356 мм) - в нашем масштабе 0,5 см.



Получается в нашем масштабе Мишеленовские поменьше по высоте, чем штатные от Нокиа.
И ширина почти такая-же.
Ну теперь искать что-то похожее попроще будет.
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/

Аватара пользователя

Юрец огурец
Сообщения: 4229
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

FinMilModels радует

Сообщение Юрец огурец » Вчера, 13:29

Вообще то принято писать размеры в мм, тем более какие маленькие , зачем см да ещё с нулём перед запятой.


Автор темы
Ростислав
Сообщения: 955
Зарегистрирован: 25 мар 2016, 00:33

FinMilModels радует

Сообщение Ростислав » Вчера, 14:41

Юрец огурец писал(а):
Вчера, 13:29
Вообще то принято писать размеры в мм, тем более какие маленькие , зачем см да ещё с нулём перед запятой.
Да не проблема (специально для любителей мерить доли миллиметров):
NOKIAN 14.00 R20 MPT Agile
Диаметр шины - 1264 мм - в нашем масштабе 17,55 мм
Ширина шины - 380 мм - в нашем масштабе 5,28 мм
Внимание! Это размеры новой шины. У старой (теоретически) могли быть чуть другие размеры.

Michelin XZL 14.00R20
Посадочный диаметр 20"
Высота колеса 45.5" (1143 мм) - в нашем масштабе 15,88 мм
Ширина колеса 14" (356 мм) - в нашем масштабе 4,94 мм.
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/

Аватара пользователя

Surok
Сообщения: 615
Зарегистрирован: 06 окт 2015, 04:12
Откуда: Владивосток

FinMilModels радует

Сообщение Surok » Вчера, 14:48

Юрец огурец писал(а):
21 ноя 2020, 22:14
Ну пластик стоит по цене смоляной модели, можно подсобрать модель и отлить в смоле, без травла и всякой мишуры может выйти раза в 2 дешевле.
А смысл? Пластик он и есть пластик. Пусть себе живет.
А вот победить железяки... Тут Икарус-280 еще не все накупили, а Икарус-180 так и не выпустили, буржуины проклятые. А ведь есть позитивный опыт работы с ПАЗиками ;)
С уважением, Surok (в миру - Игорь Сухин)

Аватара пользователя

larry46
Сообщения: 1875
Зарегистрирован: 29 мар 2016, 18:46
Откуда: Курск

FinMilModels радует

Сообщение larry46 » Вчера, 14:49

Ростислав,толковая информация. Спасибо!
С уважением,
Евгений

Semper Fi


Автор темы
Ростислав
Сообщения: 955
Зарегистрирован: 25 мар 2016, 00:33

FinMilModels радует

Сообщение Ростислав » Вчера, 15:23

По примерке могу сразу сказать, что NOKIAN 14.00 R20 MPT - протектор елочка - возможно подойдут Танкоградовские шины КИ-80 на БТР-60, или 70.
У кого они есть - померьте пожалуйста внешний и внутренний диаметр и ширину.

А на роль Мишеленовских есть выбор из 2х вариантов:
1) Колеса на Ошкош от Григорова - Wheels for HEMTT, Mochelin XLZ S72464
Но не уверен, что размерность нужная.

2) Григоровские колеса для Maxx Pro S72470 Wheels for MaxxPro но там X, a не XZL

3) OKBS72463 Wheels for M-ATV

Также прошу у кого есть - померить их.

4) Шины на Ревеловские МАНЫ от Track&Trups (Dunlop) - с некоторой натяжкой.
Эти у меня есть - померю сам.


Три картинки почему-то не отображаются, но можно скопировать их ссылки и открыть в отдельном окне.
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/

В сети
Аватара пользователя

ithilion
Сообщения: 1090
Зарегистрирован: 24 янв 2017, 22:33
Откуда: Санкт-Петербург
Контактная информация:

FinMilModels радует

Сообщение ithilion » Вчера, 16:26

Ростислав писал(а):
Вчера, 15:23
Танкоградовские шины КИ-80 на БТР-60, или 70.У кого они есть - померьте пожалуйста внешний и внутренний диаметр и ширину.
Есть на БТР-60.

Внешний 15,6 мм
Внутренний 7..7,5 мм (немного гуляет)
Ширина 4,5 мм
С уважением, Александр Давыдов-Синицын. Можно на «ты».


Автор темы
Ростислав
Сообщения: 955
Зарегистрирован: 25 мар 2016, 00:33

FinMilModels радует

Сообщение Ростислав » Вчера, 17:31

ithilion писал(а):
Вчера, 16:26
Ростислав писал(а):
Вчера, 15:23
Танкоградовские шины КИ-80 на БТР-60, или 70.У кого они есть - померьте пожалуйста внешний и внутренний диаметр и ширину.
Есть на БТР-60.

Внешний 15,6 мм
Внутренний 7..7,5 мм (немного гуляет)
Ширина 4,5 мм
Кстати вспомнил, что они у меня тоже есть, но на собранной модели стоят :oops:
Эти маловаты.
Может на БТР-70 побольше размер? Хотя сомневаюсь.
На БТР-80 размер практически идеальный, но там рисунок протектора другой.
Хотя как пластик получим - прикинем еще визуально. Может и потянет...
Приглашаю посетить мой блог по модельной тематике https://smallscaleworkshop.blogspot.com/

В сети
Аватара пользователя

ithilion
Сообщения: 1090
Зарегистрирован: 24 янв 2017, 22:33
Откуда: Санкт-Петербург
Контактная информация:

FinMilModels радует

Сообщение ithilion » Вчера, 17:38

Ростислав писал(а):
Вчера, 17:31
Может на БТР-70 побольше размер?
Танкограда нет, только родной винил ACE, поэтому примерно:
Внешний 16 мм
Внутренний ≈8 мм
Ширина 5 мм
