Сообщение netdas » 24 янв 2021, 15:48

В первые ПТ-76 засветился на майском параде 1952 года, как пишут,прям в самом своём первом виде. Фоток пока не нашёл, не сильно правда искал :)
С уважением Андрей

Аватара пользователя

Юрец огурец
Сообщения: 4470
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

ПТ-76 в модельном проявлении.

Сообщение Юрец огурец » 24 янв 2021, 16:22

А если найдёшь то такого качества что там ни чего не разглядишь.

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 18:02

Вычитал я такую инфу по последнему корпусу пт-76Б, когда подняли корпус второй раз на 70мм и изменили угол влд на 35 градусов из-за этого удлинился нос на 280 мм и общая длинна влд составила 1940 мм :? Во как.
С уважением Андрей

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 18:07

Попалось ещё пару лысых днищ
С уважением Андрей

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 21:04

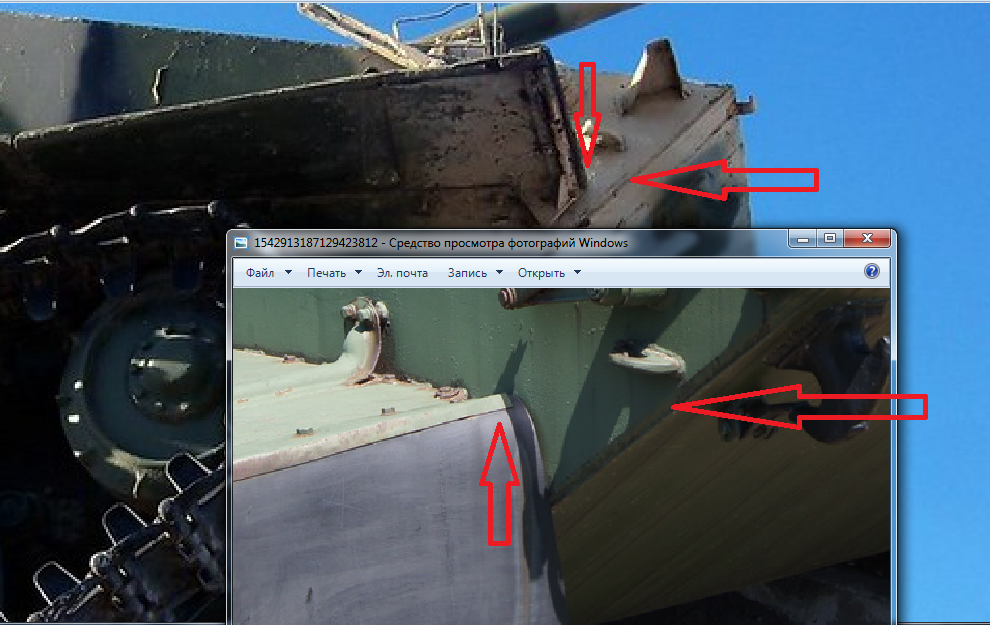

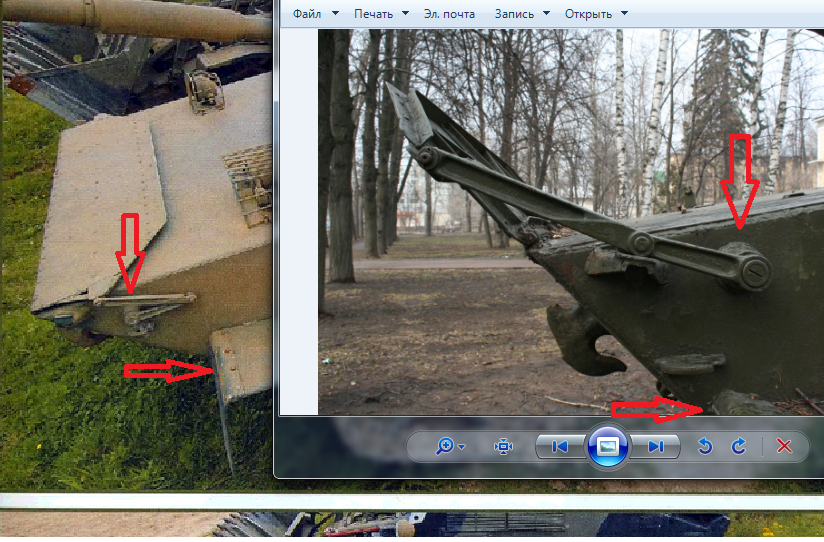

По поводу увеличения длинны морды на поздних корпусах

Тут ранний и поздний рядом, очень хорошо видно разницу морды не только в угле наклона но и в длине.
С уважением Андрей

Аватара пользователя

Юрец огурец
Сообщения: 4470
Зарегистрирован: 13 сен 2015, 22:06
Откуда: Москва

ПТ-76 в модельном проявлении.

Сообщение Юрец огурец » 24 янв 2021, 21:44

А может укоротили крыло, пока это только предположение.

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 22:16

Да не. По фоткам видно расстояние от крыла до ленивца одно и тоже. И крепление самого крыла такое же и места эти те же.
Я почитал что пишут про трамп в 35м и его ПТ-76 и 76Б, там народ тоже это заметил и так не кто правильный поздний корпус и не собрал :), просто так удлинить нос на столько проблематично. Там и замеры длинны влд нашёл, кто то померил. Выше их привёл. Получается у нашего ПСТ влд где то 22,2-22,3, а надо 26,94, то есть нарастить надо + - 4,6 мм.
С уважением Андрей

Аватара пользователя

Виктор Крестинин
Сообщения: 3318
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

ПТ-76 в модельном проявлении.

Сообщение Виктор Крестинин » 24 янв 2021, 22:19

А пририсуй, как сюда мяска докинуть можно. Я что-то пока не понял.

Аватара пользователя

DM1967
Сообщения: 1541
Зарегистрирован: 25 сен 2015, 14:07
Откуда: Харьков

ПТ-76 в модельном проявлении.

Сообщение DM1967 » 24 янв 2021, 22:50

Виктор Крестинин писал(а):
24 янв 2021, 22:19
А пририсуй, как сюда мяска докинуть можно. Я что-то пока не понял

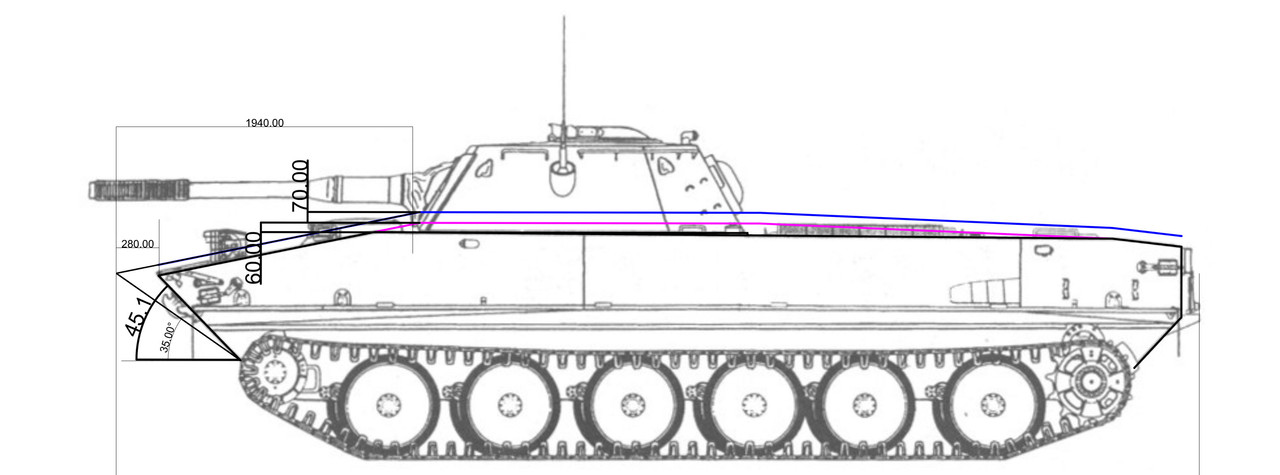

Где-то - так.
Учитывая, что как база использована проекция, которая особо никогда на суперточность не претендовала - очень неплохо все сошлось. Для исходного масштабирования использовано расстояние между осями первого и последнего опорных катков (3950 мм).

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 22:55

Вот вот , именно так я и имел в виду.
С уважением Андрей

Аватара пользователя

Виктор Крестинин
Сообщения: 3318
Зарегистрирован: 14 сен 2015, 10:08
Откуда: Москва-Домодедово
Контактная информация:

ПТ-76 в модельном проявлении.

Сообщение Виктор Крестинин » 24 янв 2021, 22:55

Завтра покручу, что можно придумать.
Спасибо.

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 22:57

Но что бы прям совсем всё было по уму , для перепила ПСТ, надо иметь или чертёж правильный любого корпуса или обмерить реальный танк, опять токи любой корпус, а остальное высчитать можно легко.
С уважением Андрей

Аватара пользователя

DM1967
Сообщения: 1541
Зарегистрирован: 25 сен 2015, 14:07
Откуда: Харьков

ПТ-76 в модельном проявлении.

Сообщение DM1967 » 24 янв 2021, 23:01

netdas писал(а):
24 янв 2021, 22:57
Но что бы прям совсем всё было по уму , для перепила ПСТ, надо иметь или чертёж правильный любого корпуса или обмерить реальный танк, опять токи любой корпус, а остальное высчитать можно легко.
Судя по тому, как совпали размеры на проекции, которую использовал - она довольно таки точная. Все размеры, которые стоят на картинке - это не "написанные от руки", а снятые программой с того, что получилось (или по ним построенные линии). Т.е. я не эскиз рисовал, а отмасштабировал схему и перестроил ее по озвученным размерам.

Аватара пользователя

netdas
Сообщения: 5449
Зарегистрирован: 10 окт 2015, 19:44
Откуда: Воронеж

ПТ-76 в модельном проявлении.

Сообщение netdas » 24 янв 2021, 23:10

DM1967 писал(а):
24 янв 2021, 23:01
она довольно таки точная
Даже так? Прям удивительно.
А можно эту же схемку в чистом виде выложить, возьму себе для опытов.
С уважением Андрей

Аватара пользователя

DM1967
Сообщения: 1541
Зарегистрирован: 25 сен 2015, 14:07
Откуда: Харьков

ПТ-76 в модельном проявлении.

Сообщение DM1967 » 24 янв 2021, 23:17

Она вот отсюда бралась: http://flibusta.site/b/479583/read
